Detalhes do produto:
Condições de Pagamento e Envio:
|
padrão: | JIS | Material do Corpo: | CF8M |
---|---|---|---|
Pressão: | 10k | Tamanho: | DN15~DN200 |
Estrutura: | Corpo rachado | Conexão: | Flange |
Meio: | Gás de óleo da água | ||
Realçar: | válvula de bola de cf8m,válvula de esfera de aço inoxidável |

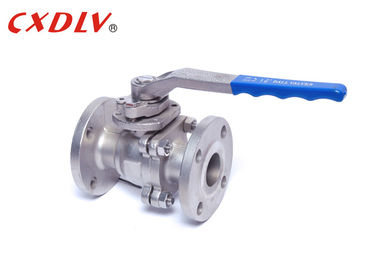

O selo macio de CF8M 2 polegadas flangeou o padrão API607 da válvula de bola DN200 10K JIS
Especificações
Válvula de bola padrão de Oprated do punho de JIS
Padrões aplicáveis:
- Projeto e fabricação: ASME B16.34, API 608
- Conexão da flange: JIS B2212 ~ B213
- Teste à prova de fogo: API607 4o 1993
- Teste e inspeção: JIS B2003, API6D
Escala do tamanho:
- 15A ~ 200A
Avaliação da pressão:
- JIS 10K 20K
Variação da temperatura:
- -20°C~185°C
As válvulas de bola cortaram o fluxo da água usando uma bola, dentro da válvula. Quando na posição de "ON", a abertura for na linha da tubulação, permitindo que a água flua livremente. Quando na posição de "OFF", a abertura for perpendicular ao fluxo da água, parando o fluxo completamente. Em uma válvula de bola, o fluxo é controlado com uma alavanca. Colocar a perpendicular da alavanca à tubulação permite que a água flua. Movê-la em um ângulo de 90 graus para o fluxo.
Unidade: milímetro | |||||||
Pressão | Tamanho | L | φE | φB | φC | T | f |
10K | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
20 | 117 | 100 | 75 | 58 | 14 | 1 | |
25 | 127 | 125 | 90 | 70 | 14 | 1 | |
32 | 140 | 135 | 100 | 80 | 16 | 2 | |
40 | 165 | 140 | 105 | 85 | 16 | 2 | |
50 | 178 | 155 | 120 | 100 | 16 | 2 | |
65 | 190 | 175 | 140 | 120 | 18 | 2 | |
80 | 203 | 185 | 150 | 130 | 18 | 2 | |
100 | 229 | 210 | 175 | 155 | 18 | 2 | |
125 | 356 | 250 | 210 | 185 | 20 | 2 | |
150 | 394 | 280 | 240 | 215 | 22 | 2 | |
200 | 457 | 330 | 290 | 265 | 22 | 2 |
Aplicação
As válvulas de bola são usadas para o fluxo e o controle de pressão e cortadas para líquidos corrosivos, pastas, o líquido normal e os gás.
São usados no óleo e na indústria do gás natural, mas igualmente encontram um lugar em muitos setores industriais, armazenamento químico, e mesmo usos residenciais.
Vantagem
1. Vibrações de pouco peso, reduzidas em linhas da tubulação
2. Rápido e fácil fechar-se, a posição da alavanca indica se a válvula é aberta ou fechado
3. Fácil montar: com junções flangeadas
4. Fácil prestar serviços de manutenção e reparar: pode ser removido do encanamento sem decolar as flanges da asseguração
5. Operação segura e sem problemas em todas as posições e somente uma leve perda de fluxo
Seleção modelo
válvula de bola completa da flutuação do porto 2PC
Padrão | ANSI | GB | JIS | RUÍDO |
Pressão | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modelo | 1) Modelo alto da plataforma 2) Modelo do punho |
