| MOQ: | 1 |
| preço: | negotiation |
| embalagem padrão: | Caixas apropriadas da madeira compensada de acordo com a estrutura diferente das válvulas |
| Período de entrega: | 5~25 dias do trabalho |
| método de pagamento: | T/T, Western Union, L/C, D/A, D/P, MoneyGram, PAYPAL |
| Capacidade de abastecimento: | 500pcs/Mon |
Características das válvulas de esferas

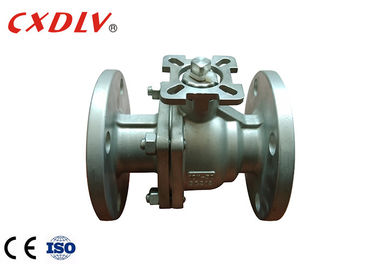

Válvula de esfera de plataforma elevada
Normas aplicáveis:
- Projeto e Fabricação: GB12237-89
- Conexão de flange: JB/T79
- Teste à prova de fogo: API607 4o de 1993
- Ensaios e inspecções: GB/T13927-1992
Faixa de tamanho:
- DN15 ~ DN200
Pressão nominal:
- PN16, PN25, PN40, PN63
Material do corpo:
-CF8, CF8M, WCB, CF3, CF3M, aço inoxidável duplex...
Material do assento:
- PTFE, PPL, POB...
Intervalo de temperatura:
- 20°C~280°C
Acessórios:
-Atuador pneumático, atuador elétrico, engrenagem de minhoca, comando manual, válvula de solenoide, interruptor de limite, filtro
OEM bem-vindo
Dimensão da válvula de esfera
| Pressão | Tamanho | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P |
| Classe 150 | 1/2" | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 | 4 a 16 | 48 | 79 | 135 | 9 | 9 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | 4 a 16 | 53 | 84 | 135 | 9 | 9 | |
| 1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | 4 a 16 | 64 | 95 | 170 | 11 | 11 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | 4 a 16 | 71 | 103 | 170 | 11 | 11 | |
| 1 1/2 " | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | 4 a 16 | 76 | 111 | 200 | 14 | 14 | |
| 2 " | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | 4 a 19 | 85 | 120 | 200 | 14 | 14 | |
| 2 e meio. | Mais especificações, contacte-nos livremente | |||||||||||||
| 3 cm | ||||||||||||||
| 4" | ||||||||||||||
| 5" | ||||||||||||||
| 6" | ||||||||||||||
| 8" |
||||||||||||||
Vantagens da válvula de esferas
Aplicações de válvulas de esferas
As válvulas de esferas são utilizadas para controlar o caudal e a pressão e desligadas para fluidos corrosivos, lodos, líquidos e gases normais.
São utilizados na indústria do petróleo e do gás natural, mas também encontram um lugar em muitos sectores industriais e no armazenamento de produtos químicos.
