| MOQ: | 1 PC |
| preço: | Negociável |
| embalagem padrão: | Caixas apropriadas da madeira compensada de acordo com a estrutura diferente das válvulas |
| Período de entrega: | 5~25 dias do trabalho |
| método de pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacidade de abastecimento: | 500pcs/Mon |

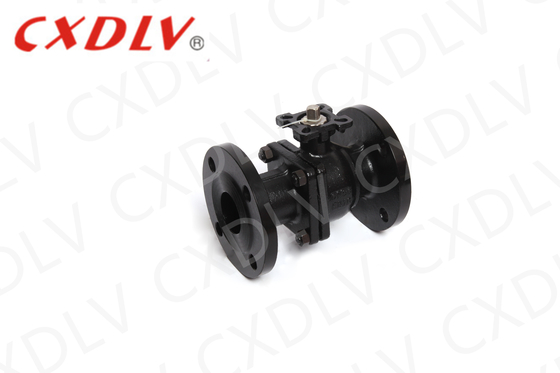

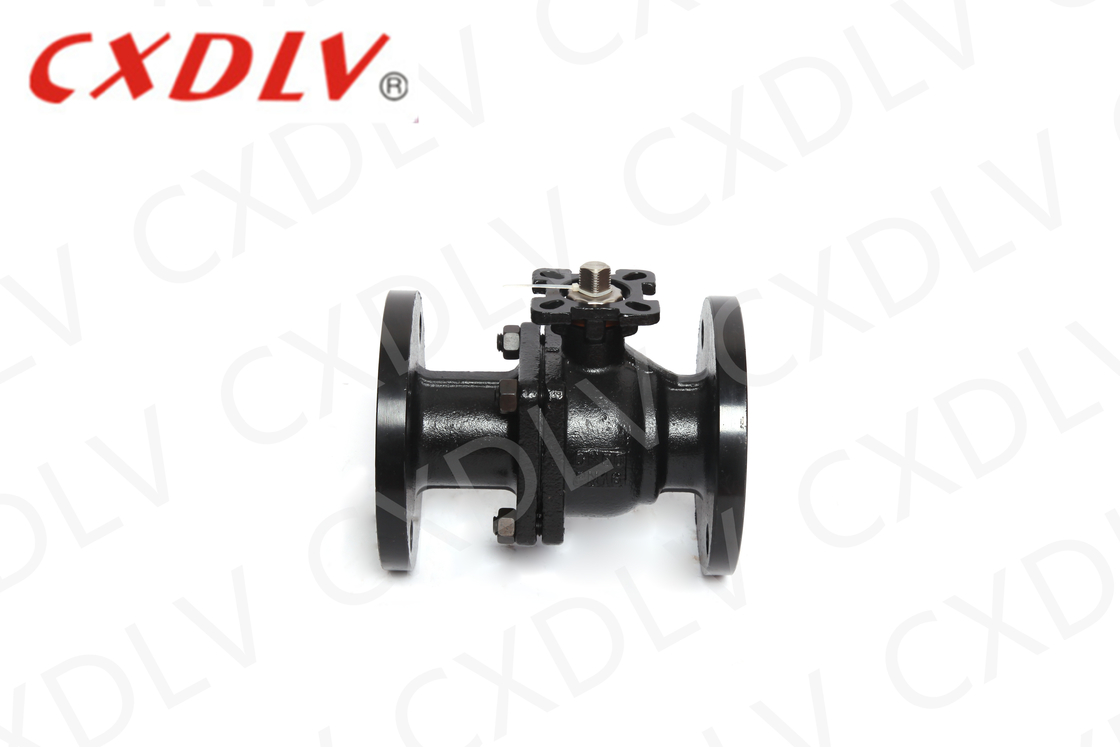

2PC WCB válvula de esferas flutuante de aço carbono DN15 - DN200 PN16 válvula de flanges
Especificações
Válvula de fundição de esferas
Normas aplicáveis:
- Projeto e Fabricação: ASME B16.5, API 608
- Ligação: ASMEB16.5
- Teste à prova de fogo: API607 4o de 1993
- Teste e inspecção: API 598, API 6D
Faixa de tamanho:
- 1/2" ~ 8" DN15 ~ DN200
Pressão nominal:
- ANSI 150LB 300LB PN16/25/40
Intervalo de temperatura:
- 20 °C ~ 185 °C
| Até: | ||||||||
| Pressão | Tamanho | φD | L | φE | φB | φC | T | f |
| Classe 150 | 1/2" | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2 " | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2 " | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | |
| 2 e meio. | 64 | 190 | 178 | 139.5 | 105 | 18 | 1.6 | |
| 3 cm | 76 | 203 | 190 | 152.5 | 127 | 19 | 1.6 | |
| 4" | 102 | 229 | 229 | 19.5 | 157 | 24 | 1.6 | |
| 5" | 127 | 356 | 254 | 216 | 186 | 24 | 1.6 | |
| 6" | 152 | 394 | 279 | 241.5 | 216 | 26 | 1.6 | |
| 8" | 203 | 457 | 343 | 298.5 | 270 | 29 | 1.6 | |
Aplicação
* Pode ser aplicada numa vasta gama de aplicações, desde pequenas até a algumas milímetros de diâmetro, grandes metros, de alto vácuo a alta pressão.
* As válvulas de esferas têm sido amplamente utilizadas nos sectores petrolífero, químico, de geração de energia, papel, energia atómica, aviação, foguetes e outros, bem como na vida quotidiana das pessoas.
Vantagem da válvula de esferas
1. Fuso quadrado para melhor resistência e mais contacto de superfície para alavanca manual
2. Áreas úmidas totalmente usinadas e polidas
3Funções opcionais de segurança contra incêndio e antiestática
4. Espelho finalizada bola para fechar bem e menor torque de funcionamento
5- Uma alavanca manual mais robusta e amigável para o operador
Seleção do modelo
DIN 2PC válvula de esfera flutuante de porta completa
| Padrão | ANSI | GB | JIS | DIN |
| Pressão | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Materiais | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modelo | 1) Modelo de plataforma alta 2) Modelo de manobra | |||
