Detalhes do produto:
Condições de Pagamento e Envio:
|
Corpo: | Aço Inoxidável | bola: | CF8, CF8M |
---|---|---|---|
Material de Seat: | ptfe | padrão: | GB, ANSI, JIS, RUÍDO |
Tamanho: | 1/2 " ~8" | Pressão: | normal |
Realçar: | válvula de bola de cf8m,válvula de esfera de aço inoxidável |

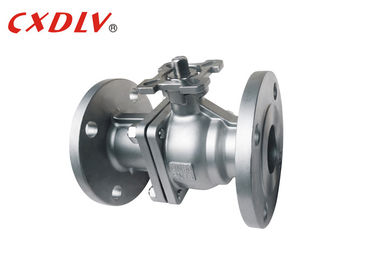

O dobro do RUÍDO flangeou almofada da válvula de bola ISO5211 com punho ou atuador
Especificações
Válvula de bola moldada RUÍDO da flutuação
Padrões aplicáveis:
- Projeto e fabricação: RUÍDO 3357/1,2EN12516-1
- Conexão: DIN2542~DIN2545, En1092
- Teste à prova de fogo: API607 4o 1993
- Teste e inspeção: DIN3230/3, En12266
Escala do tamanho:
- 1/2 " ~8"
Avaliação da pressão:
- RUÍDO PN10 PN16 PN25 PN40
Variação da temperatura:
- -20°C~185°C
PN (Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
1,6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 120 | 105 | 75 | 58 | 18 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 125 | 115 | 85 | 68 | 18 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 130 | 140 | 100 | 78 | 18 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 140 | 150 | 110 | 88 | 18 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 150 | 165 | 125 | 102 | 18 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | 170 | 185 | 145 | 122 | 20 | 3 | 4-18 | 104 | 153 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
80 | 180 | 200 | 160 | 138 | 20 | 3 | 8-18 | 114 | 163 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
100 | 190 | 220 | 180 | 158 | 20 | 3 | 8-18 | 140 | 182 | 400 | 17 | 17 | NÃO | 11 | NÃO | 102 | |
125 | 325 | 250 | 210 | 188 | 22 | 3 | 8-18 | 183 | 260 | 500 | 27 | 27 | 14 | NÃO | 125 | NÃO | |
150 | 350 | 285 | 240 | 212 | 22 | 3 | 8-22 | 202 | 280 | 800 | 27 | 27 | 14 | NÃO | 125 | 140 | |
200 | 400 | 340 | 295 | 268 | 24 | 3 | 12-22 | 253 | - | 1100 | 27 | 27 | 14 | NÃO | 125 | 140 |
Aplicação
* a vasta gama de aplicações, de pequeno a alguns milímetros no diâmetro, grandes medidores, do vácuo alto à alta pressão pode ser aplicada.
* as válvulas de bola foram amplamente utilizadas no petróleo, o produto químico, a produção de eletricidade, o papel, energia atômica, aviação, foguete e outros departamentos, assim como vidas de People's Daily.
Vantagem
1. A resistência fluida, o coeficiente de resistência da tubulação com o mesmo comprimento é igual.
2. estrutura simples, tamanho pequeno, de pouco peso.
3. o plástico amplamente utilizado material próximo e seguro da superfície de selagem da válvula, selagem, e foi amplamente utilizado no sistema do vácuo.
4. fácil de operar, abrindo e fechando-se rapidamente, de inteiramente aberto a inteiramente fechado contanto que o ° da rotação 90, para facilitar o controlo a distância.
5. a manutenção fácil, válvula de bola simples, selos é geralmente atividades, a substituição da remoção é mais conveniente.
6. No inteiramente aberto ou inteiramente fechado, a superfície de selagem e a bola e o assento dielétricos do isolamento, com os meios, não causarão a erosão da superfície de selagem da válvula.
Seleção modelo
Válvula de bola completa da flutuação do porto do RUÍDO 2PC
Padrão | ANSI | GB | JIS | RUÍDO |
Pressão | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modelo | 1) Modelo alto da plataforma 2) Modelo do punho |
