Detalhes do produto:
Condições de Pagamento e Envio:
|
Material do Corpo: | SS304 SS316 | material da bola: | CF8, CF8M |
---|---|---|---|
Material de Seat: | ptfe | Estrutura: | Válvula Esfera |
Tamanho: | DN15 ~ DN200 | modelo: | Q71F |
Realçar: | válvula de bola de cf8m,válvula de esfera de aço inoxidável |

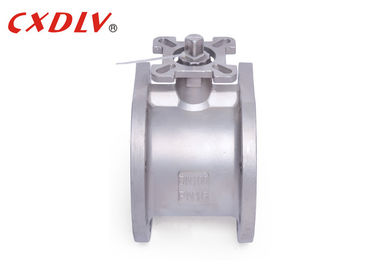

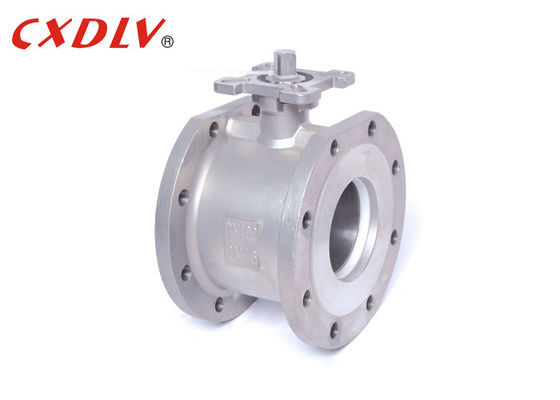

Bolacha de Q71F válvula de aço inoxidável do modelo de Itália do aço carbono da válvula de bola de 3 polegadas
Características do produto
válvula de bola da bolacha 1PC
Padrões aplicáveis:
- Projeto e fabricação: GB/T12237/1989
- Conexão: JB/T79
- Teste à prova de fogo: GB/T13927 - 1992
Escala do tamanho:
- DN15 ~ DN200
Pressão nominal:
- 1,6 ~ MPa 4,0
Variação da temperatura:
- - °C 20 ~ °C 350
A válvula de bola da bolacha com estrutura simples, tamanho e de pouco peso pequenos, mais, consiste somente em algumas peças. Além disso, pode rapidamente ser operada por 90° de gerencio, e o artigo é com boas características do controle fluido. Quando a válvula de bola está na posição inteiramente aberta, a espessura da placa da válvula é a única resistência quando o meio corre através do corpo de válvula, assim que a gota de pressão gerada pela válvula é pequena.
Tamanho | φd | φR | φC | φD | R | T | L | |
15 | 1/2” | 15 | 45 | 65 | 95 | 2 | 14 | 35 |
20 | 3/4" | 20 | 55 | 75 | 105 | 2 | 14 | 38 |
25 | 1" | 25 | 65 | 85 | 115 | 2 | 14 | 42 |
32 | 1 1/4" | 32 | 78 | 100 | 135 | 2 | 16 | 50 |
40 | 1 1/2” | 38 | 85 | 110 | 145 | 3 | 16 | 62 |
50 | 2" | 50 | 100 | 125 | 160 | 3 | 16 | 72 |
65 | 2 1/2” | 63,5 | 120 | 145 | 180 | 3 | 18 | 95 |
80 | 3" | 76 | 135 | 160 | 195 | 3 | 20 | 118 |
100 | 4" | 95 | 155 | 180 | 215 | 3 | 20 | 140 |
125 | ] 5" | 118 | 185 | 210 | 245 | 3 | 22 | 195 |
150 | 6" | 142 | 210 | 240 | 280 | 3 | 24 | 225 |
Aplicação
A válvula de bola da bolacha é amplamente utilizada em: o produto químico, o petroquímico, a fundição, farmacêutico, alimento e outras indústrias no SO2, vapor, ar, gás, amônia, gás do CO2, óleo, água, salmoura, lixívia, seawater, ácido nítrico, ácido clorídrico, ácido sulfúrico, ácido fosfórico o meio são usados como um dispositivo de regulamento e cortado no encanamento.
Força da válvula de bola
1. O projeto original do eccentric faz a transmissão frictionless entre as superfícies de selagem, que prolonga a vida útil da válvula.
2. Elasticamente o assento gerado pelo torque.
3. O projeto engenhoso da cunha faz a válvula ter uma função automática mais apertada e mais apertada da selagem, com escapamento compensatório e zero entre as superfícies de selagem.
4. Tamanho pequeno, peso leve, de pouco peso e fácil instalar.
5. Os dispositivos pneumáticos e bondes podem ser configurados de acordo com exigências de usuário encontrar as necessidades de controle do controlo a distância e de programa.
6. O material de assento da substituição pode ser aplicado a uma variedade de meios.
Seleção modelo
Válvula de bola da bolacha
Modele o nenhum | Pressão de funcionamento /Mpa |
Temperatura aplicável /℃ |
Meio aplicável |
Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
Q71F-25P | 2,5 | Nitrose | |
Q71F-16Ti | 1,6 | Meio corrosivo de oxidação | |
Q71F-25Ti | 2,5 | Meio corrosivo de oxidação |
