Detalhes do produto:
Condições de Pagamento e Envio:
|
Material da VÁLVULA: | CF8 | Material de Seat: | ptfe |
---|---|---|---|
Pressão: | PN40 | Tamanho: | DN15~DN200 |
certificado: | CE | padrão: | GB |
Realçar: | válvula de bola de cf8m,válvula de bola da extremidade da flange |

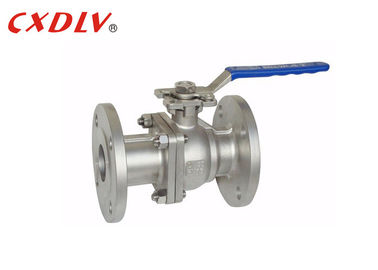

Extremidades de duas partes da flange do dobro da válvula de bola do porto completo de alta pressão bonde do atuador
Especificações
Válvula de bola alta da plataforma
Padrões aplicáveis:
- Projeto e fabricação: GB12237-89
- Conexão: JB/T79
- Teste à prova de fogo: API607 4o 1993
- Teste e inspeção: GB/T13927-1992
Escala do tamanho:
- DN15~DN200
Avaliação da pressão:
- GB PN16 PN25 PN40
Variação da temperatura:
- -20°C~185°C
A válvula de bola, a abertura e o membro de fechamento (esfera) são conduzidos pela haste de válvula e gerenciem em torno da linha central da válvula de bola. Pode igualmente ser usada para o regulamento e o controle fluidos. A válvula de bola da multi-maneira não somente pode flexivelmente controlar a afluência, a rachadura, e o interruptor do sentido de fluxo do meio, mas igualmente pode fechar todo o canal e conectar outros dois canais.
PN (Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
1,6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | Contacte-nos livremente | ||||||||||||||||
80 | |||||||||||||||||
100 | |||||||||||||||||
125 | |||||||||||||||||
150 | |||||||||||||||||
200 |
Aplicação
As válvulas de bola são amplamente utilizadas na refinação do petróleo, nos encanamentos interurbanos, no produto químico, no papel, na tutela farmacêutica, da água, na energia elétrica, no municipal, no aço e nas outras indústrias.
Vantagem
1. resistência fluida pequena: a válvula de bola pneumática é a menor da resistência fluida de toda a classificação da válvula, mesmo a válvula de bola pneumática reduzida do diâmetro, sua resistência fluida é bastante pequena.
2. O selo da haste é seguro: Desde que a haste de válvula somente gerencie e não se move para cima e para baixo, o selo de embalagem da haste de válvula não é fácil de quebrar, e os aumentos de capacidade da selagem com o aumento da pressão média.
3. O desempenho da selagem do assento de válvula é bom: o anel de selagem feito do material elástico tal como PTFE é fácil de selar, e a capacidade da selagem da válvula da válvula de bola pneumática aumenta com o aumento da pressão média.
Seleção modelo
Válvula de bola de alta pressão
Padrão | ANSI | GB | JIS | RUÍDO |
Pressão | 150LB/300LB | PN16/PN25 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modelo | 1) Modelo alto da plataforma 2) Modelo do punho |
