Detalhes do produto:
Condições de Pagamento e Envio:
|
| Válvula: | CF8 | bola: | CF8 |
|---|---|---|---|
| Material de Seat: | ptfe | padrão: | ANSI |
| Tamanho: | 1/2 " ~8" | Estrutura: | Porto completo |
| Realçar: | válvula de bola de cf8m,válvula de bola da extremidade da flange |
||

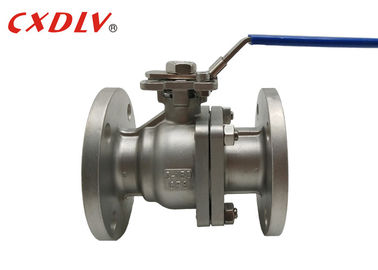

Classifique a válvula de bola flangeada de aço inoxidável de 150LB CF8 2 polegadas que operam-se pelo punho
Especificações
Válvula de bola de moldação da flutuação
Padrões aplicáveis:
- Projeto e fabricação: GB12237-89
- Conexão: JB/T79
- Teste à prova de fogo: API607 4o 1993
- Teste e inspeção: GB/T13927-1992
Escala do tamanho:
- 1/2 " ~8"
Avaliação da pressão:
- CL DE ASME, 150, 300
Variação da temperatura:
- -20°C~185°C
* classe 150LB válvula de bola completa do porto da flange de aço inoxidável de 2 partes
As válvulas de bola flangeadas têm um tipo de conexão diferente do que as outras válvulas que de bola nós levamos. Significou ser acoplado com uma outra conexão flangeada, válvulas do th e permitem uma limpeza e uma substituição mais fáceis.
| Pressão | Tamanho | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P |
| Class150 | 1/2” | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
| 1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
| 1 1/2” | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
| 2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
| 2 1/2” | Mais especificações, contactam-nos livremente | |||||||||||||
| 3" | ||||||||||||||
| 4" | ||||||||||||||
| 5" | ||||||||||||||
| 6" | ||||||||||||||
| 8" | ||||||||||||||
Momentaneamente introdução
A estrutura da válvula de bola da flutuação está flutuando. Sob a ação da pressão média, a bola pode gerar algum deslocamento e pressioná-lo contra a superfície de selagem na extremidade da tomada para assegurar a selagem da extremidade da tomada.
A válvula de bola da flutuação têm uma estrutura simples e o bom selando o desempenho, mas a carga da bola sujeitada ao meio de funcionamento é transmitida toda ao anel de selagem da tomada, assim que é necessário considerar se o material do anel de selagem pode suportar a carga de funcionamento do meio esférico. Esta estrutura é amplamente utilizada em válvulas de bola da pressão média e baixa.
A força da válvula de bola
1. A resistência fluida é pequena, e a válvula de bola do completo-furo é quase sem a resistência do fluxo.
2. Estrutura simples, tamanho pequeno e peso leve.
3. Tem duas caras de selagem, e o material da superfície de selagem da válvula de bola é amplamente utilizado em vários plásticos, e tem bom selando o desempenho e pode conseguir a selagem completa. Igualmente foi amplamente utilizado em sistemas do vácuo.
Seleção modelo
válvula de bola completa da flutuação do porto 2PC
| Padrão | ANSI | GB | JIS | RUÍDO |
| Pressão | 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modelo | 1) Modelo alto da plataforma 2) Modelo do punho | |||
