Detalhes do produto:
Condições de Pagamento e Envio:
|
| Válvula: | CF8 | bola: | CF8 |
|---|---|---|---|
| Material de Seat: | ptfe | padrão: | ANSI |
| Tamanho: | 1/2 " ~8" | Estrutura: | Porto completo |
| Realçar: | válvula de bola de cf8m,válvula de bola da extremidade da flange |
||

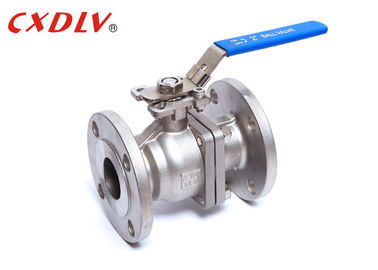

A pressão normal flangeou plataforma alta da alavanca 150LB DN50 do punho da válvula de bola
Especificações
válvula de bola 150LB
Padrões aplicáveis:
- Projeto e fabricação: GB12237-89
- Conexão: JB/T79
- Teste à prova de fogo: API607 4o 1993
- Teste e inspeção: GB/T13927-1992
Escala do tamanho:
- 1/2 " ~8"
Avaliação da pressão:
- CL DE ASME, 150, 300
Variação da temperatura:
- -20°C~185°C
* classe 150LB válvula de bola completa do porto da flange de aço inoxidável de 2 partes
As válvulas de bola flangeadas têm um tipo de conexão diferente do que as outras válvulas que de bola nós levamos. Significou ser acoplado com uma outra conexão flangeada, as válvulas permitem uma limpeza e uma substituição mais fáceis.
| Pressão | Tamanho | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P |
| Class150 | 1/2” | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
| 1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
| 1 1/2” | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
| 2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
| 2 1/2” | Mais especificações, contactam-nos livremente | |||||||||||||
| 3" | ||||||||||||||
| 4" | ||||||||||||||
| 5" | ||||||||||||||
| 6" | ||||||||||||||
| 8" | ||||||||||||||
Momentaneamente introdução
A estrutura da válvula de bola da flutuação está flutuando. Sob a ação da pressão média, a bola pode gerar algum deslocamento e pressioná-lo contra a superfície de selagem na extremidade da tomada para assegurar a selagem da extremidade da tomada.
A válvula de bola da flutuação têm uma estrutura simples e o bom selando o desempenho, mas a carga da bola sujeitada ao meio de funcionamento é transmitida toda ao anel de selagem da tomada, assim que é necessário considerar se o material do anel de selagem pode suportar a carga de funcionamento do meio esférico. Esta estrutura é amplamente utilizada em válvulas de bola da pressão média e baixa.
Força
1. Fácil de operar, aberto e próximo rapidamente, de completamente aberto completamente fora contanto que ° 90 girado, fácil controlar sobre distâncias longas.
2. a manutenção é conveniente, a válvula de bola é simples na estrutura, o anel de selagem é geralmente ativo, e é conveniente desmontar e substituir.
13. Quando inteiramente aberto ou inteiramente fechado, a superfície de selagem da bola e o assento de válvula é isolado do meio. Quando o meio passa, não causará a erosão da superfície de selagem da válvula.
Seleção modelo
válvula de bola completa da flutuação do porto 2PC
| Padrão | ANSI | GB | JIS | RUÍDO |
| Pressão | 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modelo | 1) Modelo alto da plataforma 2) Modelo do punho | |||
