Detalhes do produto:
Condições de Pagamento e Envio:
|
| Corpo de válvula: | CF8 | material da bola: | CF8, CF8M |
|---|---|---|---|
| Material de Seat: | ptfe | Conexão: | bolacha |
| Tamanho: | DN15 ~ DN200 | modelo: | Q71F |
| Realçar: | válvula de bola de cf8m,válvula de bola da extremidade da flange |
||

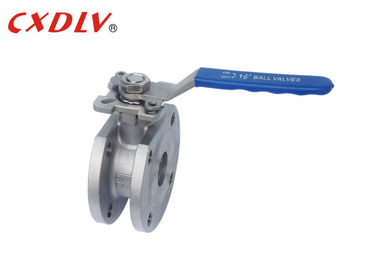

Bolacha alta da plataforma CF8 SS304 DN50 Itália válvula de bola de 1 parte que conduz pelos atuadores
Características do produto
válvula de bola da bolacha 1PC
Padrões aplicáveis:
- Projeto e fabricação: GB/T12237/1989
- Conexão: JB/T79
- Teste à prova de fogo: GB/T13927 - 1992
Escala do tamanho:
- DN15 ~ DN200
Pressão nominal:
- 1,6 ~ MPa 4,0
Variação da temperatura:
- - °C 20 ~ °C 350
Comparado com as válvulas de bola ordinárias, as válvulas de bola da bolacha de Q71F têm as vantagens do comprimento estrutural curto, peso leve, a instalação conveniente. O assento de válvula adota uma estrutura macia da selagem, que seja segura na selagem e fácil de abrir e se fechar. É equipado com uma estrutura refratária que seja segura e tenha a boa selagem no caso de um fogo.
| Tamanho | φd | φR | φC | φD | R | T | L | |
| 15 | 1/2” | 15 | 45 | 65 | 95 | 2 | 14 | 35 |
| 20 | 3/4" | 20 | 55 | 75 | 105 | 2 | 14 | 38 |
| 25 | 1" | 25 | 65 | 85 | 115 | 2 | 14 | 42 |
| 32 | 1 1/4" | 32 | 78 | 100 | 135 | 2 | 16 | 50 |
| 40 | 1 1/2” | 38 | 85 | 110 | 145 | 3 | 16 | 62 |
| 50 | 2" | 50 | 100 | 125 | 160 | 3 | 16 | 72 |
| 65 | 2 1/2” | 63,5 | 120 | 145 | 180 | 3 | 18 | 95 |
| 80 | 3" | 76 | 135 | 160 | 195 | 3 | 20 | 118 |
| 100 | 4" | 95 | 155 | 180 | 215 | 3 | 20 | 140 |
| 125 | ] 5" | 118 | 185 | 210 | 245 | 3 | 22 | 195 |
| 150 | 6" | 142 | 210 | 240 | 280 | 3 | 24 | 225 |
Aplicação
A válvula de bola é apropriada para PN1.0~2.5MPa, trabalhando a temperatura 29~180°C (o assento é PTFE reforçado) ou 29~300°C (o assento é o PPL) nos vários encanamentos, é usada para eliminar ou conectar o meio no encanamento. Os materiais diferentes podem ser usados para a água, o vapor, o óleo, o ácido nítrico, o ácido acético, o meio de oxidação, a ureia e os outros meios.
Força
1. O projeto original do eccentric faz a transmissão frictionless entre as superfícies de selagem, que prolonga a vida útil da válvula.
2. Elasticamente o assento gerado pelo torque.
3. O projeto engenhoso da cunha faz a válvula ter uma função automática mais apertada e mais apertada da selagem, com escapamento compensatório e zero entre as superfícies de selagem.
4. Tamanho pequeno, peso leve, de pouco peso e fácil instalar.
5. Os dispositivos pneumáticos e bondes podem ser configurados de acordo com exigências de usuário encontrar as necessidades de controle do controlo a distância e de programa.
6. O material de assento da substituição pode ser aplicado a uma variedade de meios.
Seleção modelo
Válvula de bola da bolacha
| Modele o nenhum | Pressão de funcionamento /Mpa |
Temperatura aplicável /℃ |
Meio aplicável |
| Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1,6 | Meio corrosivo de oxidação | |
| Q71F-25Ti | 2,5 | Meio corrosivo de oxidação |
