Detalhes do produto:
Condições de Pagamento e Envio:
|
| Corpo de válvula: | CF8M | material da bola: | CF8M |
|---|---|---|---|
| Vedação: | PPL | Conexão: | bolacha |
| Tamanho: | DN15 ~ DN200 | modelo: | Q71F |
| Realçar: | válvula de esfera de aço inoxidável,válvula de bola da extremidade da flange |
||

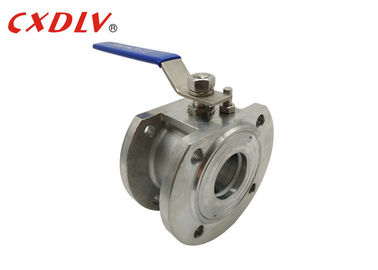

A bolacha de SS316 DN80 termina a válvula de bola CF8M da bolacha 1PC PN16 com peso leve da alavanca
Características do produto
válvula de bola da bolacha 1PC
Padrões aplicáveis:
- Projeto e fabricação: GB/T12237/1989
- Conexão: JB/T79
- Teste à prova de fogo: GB/T13927 - 1992
Escala do tamanho:
- DN15 ~ DN200
Pressão nominal:
- 1,6 ~ MPa 4,0
Variação da temperatura:
- °C 20 ~ °C 350
A válvula de bola da bolacha é uma nova geração de válvula de bola ultra-curto da distância da flange desenvolvida introduzindo a tecnologia italiana para o projeto localizado. A forma do canal da bola é retangular, V-dada forma e O-dada forma. O produto tem as características da estrutura compacta, da instalação pequena do tamanho, a de pouco peso e a conveniente.
| Unidade: milímetro | |||||
| Pressão | Tamanho | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Aplicação
A válvula de bola da bolacha pode ser amplamente utilizada no petróleo, o produto químico, a metalurgia, a central elétrica, indústria clara e outros campos para ajustar ou eliminar automaticamente o óleo, a água, o gás e a polpa ou líquido fibroso.
Força
1. O projeto original do eccentric faz a transmissão frictionless entre as superfícies de selagem, que prolonga a vida útil da válvula.
2. Elasticamente o assento gerado pelo torque.
3. O projeto engenhoso da cunha faz a válvula ter uma função automática mais apertada e mais apertada da selagem, com escapamento compensatório e zero entre as superfícies de selagem.
4. Tamanho pequeno, peso leve, de pouco peso e fácil instalar.
5. Os dispositivos pneumáticos e bondes podem ser configurados de acordo com exigências de usuário encontrar as necessidades de controle do controlo a distância e de programa.
6. O material de assento da substituição pode ser aplicado a uma variedade de meios.
Seleção modelo
Válvula de bola da bolacha
| Modele o nenhum | Pressão de funcionamento /Mpa |
Temperatura aplicável /℃ |
Meio aplicável |
| Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1,6 | Meio corrosivo de oxidação | |
| Q71F-25Ti | 2,5 | Meio corrosivo de oxidação |
