Detalhes do produto:
Condições de Pagamento e Envio:
|
Nome do produto: | Válvula de esfera 1PC | Material da VÁLVULA: | Material da VÁLVULA |
---|---|---|---|
Pressão: | PN16 | OPERAÇÃO: | Punho |
Conexão: | bolacha | modelo: | Q71F |
Realçar: | válvula de esfera de aço inoxidável,válvula de bola da extremidade da flange |

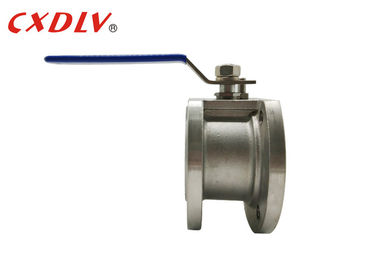

a bolacha do punho 1pc flangeou pressão do Normal da válvula de bola da válvula de bola PTFE PPL Seat Itália
Características gerais
Válvula de bola de Itália
Padrões aplicáveis:
- Projeto e fabricação: GB/T12237/1989
- Conexão: JB/T79
- Teste à prova de fogo: GB/T13927 - 1992
Escala do tamanho:
- DN15 ~ DN200
Pressão nominal:
- Contruction 1,6 ~ MPa 4,0
Limite da temperatura:
- °C 20 ~ °C 350
O tipo válvulas da bolacha de bola (ou de “o tipo fino super chamado válvulas Itália” de bola) são usados no equipamento do encanamento na condição de PN1.0~2.5MPa, trabalhando a temperatura de 29~180℃ (o anel de selagem é RPTFE) ou o 29~180℃ (o anel de selagem é Polyphenylene de PPL), para conseguir para eliminar ou para conectar o meio no encanamento. O meio aplicável, tal como a água, navio, óleo, ácido nítrico, ácido acético, carbamida, ou meio do oxidizability pode ser assunto aplicado ao material da válvula da diferença adotado.
Unidade: milímetro | |||||
Pressão | Tamanho | L | D | D1 | D2 |
PN16 | 15 | 35 | 95 | 65 | 45 |
20 | 38 | 105 | 75 | 55 | |
25 | 42 | 115 | 85 | 65 | |
32 | 50 | 135 | 100 | 78 | |
40 | 62 | 145 | 110 | 85 | |
50 | 72 | 160 | 125 | 100 | |
65 | 95 | 180 | 140 | 120 | |
80 | 118 | 195 | 160 | 135 | |
100 | 140 | 215 | 180 | 155 | |
125 | 195 | 245 | 210 | 185 | |
150 | 225 | 280 | 240 | 210 | |
200 | 275 | 335 | 295 | 265 |
Aplicação
A válvula de bola da bolacha pode ser amplamente utilizada no petróleo, o produto químico, a metalurgia, a central elétrica, indústria clara e outros campos para ajustar ou eliminar automaticamente o óleo, a água, o gás e a polpa ou líquido fibroso.
Força
1. Funda para fora o projeto da haste da prova
2. Projeto completo do porto
3. ISO5211 dirigem a almofada de montagem
4. Padrão da flange: GB
5. Vários materiais de selagem e opções do aço carbono
6. Estrutura simples, tamanho pequeno da válvula de bola da bolacha, de pouco peso.
Seleção modelo
Válvula de bola da bolacha
Modele o nenhum | Pressão de funcionamento /Mpa |
Temperatura aplicável /℃ |
Meio aplicável |
Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
Q71F-25P | 2,5 | Nitrose | |
Q71F-16Ti | 1,6 | Meio corrosivo de oxidação | |
Q71F-25Ti | 2,5 | Meio corrosivo de oxidação |
