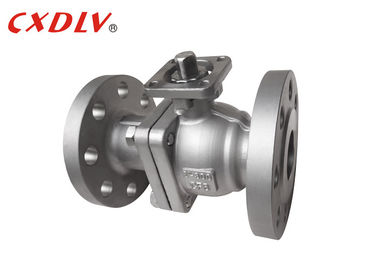

300LB flangeou válvula de bola com a almofada ISO5211 para a montagem direta do atuador pneumático

300LB Flanged Ball Valve with ISO5211 Pad for Direct Mounting of Pneumatic Actuator
300LB Flanged Ball Valve with ISO5211 Pad for Direct Mounting of Pneumatic Actuator

Imagem Grande :  300LB flangeou válvula de bola com a almofada ISO5211 para a montagem direta do atuador pneumático

Detalhes do produto:
Lugar de origem: China
Marca: CXDLV
Certificação: CE&ISO
Número do modelo: Q41F
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1PC
Preço: negotiation
Detalhes da embalagem: Caixas apropriadas da madeira compensada de acordo com a estrutura diferente das válvulas
Tempo de entrega: 5~25 dias do trabalho
Termos de pagamento: T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram
Habilidade da fonte: 500pcs/mon
Descrição de produto detalhada
Válvula: CF8 bola: CF8
Material de Seat: ptfe padrão: ANSI
Tamanho: 1/2 " ~8" Estrutura: Porto completo
Realçar:

válvula de esfera de aço inoxidável

,

válvula de bola da extremidade da flange



300LB flangeou válvula de bola com a almofada ISO5211 para a montagem direta do atuador pneumático



 Especificações

válvula de bola 300LB

Padrões aplicáveis:
- Projeto e fabricação: ASME B16.5, API608

- Conexão: ASME B16.5

- Teste à prova de fogo: API607 4o 1993

- Teste e inspeção: API598, API6D

Escala do tamanho:
- 1/2 “~ 8"

Avaliação da pressão:
- CL DE ASME, 150, 300
Variação da temperatura:
- -20 °C ~ °C 185



A válvula de bola padrão americana da flutuação de Q41F-300LB avançou o assento de válvula, assento de válvula projetado experiência da fabricação da válvula de bola de multi-ano, para assegurar a selagem da válvula, baixo coeficiente da fricção, torque de funcionamento pequeno, uma variedade de materiais de assento da válvula, uma vasta gama de adaptação

300LB flangeou válvula de bola com a almofada ISO5211 para a montagem direta do atuador pneumático 0

Pressão Tamanho φD L φE φB φC T f N-φh
300LB 1/2” 13 140 95 66,5 35 15 1,6 4-16
3/4" 19 152 117 82,5 43 16 1,6 4-19
1" 25 165 124 89 51 18 1,6 4-19
1 1/4" 32 178 133 98,5 64 19 1,6 4-19
1 1/2” 38 190 156 114,5 73 21 1,6 4-22
2" 51 216 165 127 92 23 1,6 8-19
2 1/2” Contacte-nos para mais dados
3"
4"
5"
6"
8"




 Momentaneamente introdução

A estrutura da válvula de bola da flutuação está flutuando. Sob a ação da pressão média, a bola pode gerar algum deslocamento e pressioná-lo contra a superfície de selagem na extremidade da tomada para assegurar a selagem da extremidade da tomada.
A válvula de bola da flutuação têm uma estrutura simples e o bom selando o desempenho, mas a carga da bola sujeitada ao meio de funcionamento é transmitida toda ao anel de selagem da tomada, assim que é necessário considerar se o material do anel de selagem pode suportar a carga de funcionamento do meio esférico. Esta estrutura é amplamente utilizada em válvulas de bola da pressão média e baixa.



 Força

1. Fácil de operar, aberto e próximo rapidamente, de completamente aberto completamente fora contanto que ° 90 girado, fácil controlar sobre distâncias longas.


2. a manutenção é conveniente, a válvula de bola é simples na estrutura, o anel de selagem é geralmente ativo, e é conveniente desmontar e substituir.


13. Quando inteiramente aberto ou inteiramente fechado, a superfície de selagem da bola e o assento de válvula é isolado do meio. Quando o meio passa, não causará a erosão da superfície de selagem da válvula.



 Seleção modelo

 válvula de bola completa da flutuação do porto 2PC

  Padrão ANSI GB JIS RUÍDO
  Pressão 150LB PN16/PN25/PN40 10K/20K PN16/PN40
  Matreial 1) CF8/SS304     2) CF8M/SS316    3) CF3/SS304L    4) CF3M/SS316L    5) WCB
  Modelo 1) Modelo alto da plataforma                2) Modelo do punho



300LB flangeou válvula de bola com a almofada ISO5211 para a montagem direta do atuador pneumático 1
