Detalhes do produto:
Condições de Pagamento e Envio:
|
Corpo de válvula: | CF8M | bola: | CF8M |
---|---|---|---|
Material de Seat: | ptfe | padrão: | ANSI |
Tamanho: | 1/2 " ~8" | Pressão: | 300LB |
Realçar: | válvula de bola de cf8m,válvula de esfera de aço inoxidável |

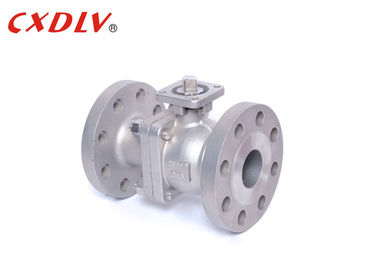

300LB CF8M flangeou a válvula de bola 2" válvula de bola da flutuação do elevado desempenho
Especificações
válvula de bola 300LB
Padrões aplicáveis:
- Projeto e fabricação: ASME B16.5, API608
- Conexão: ASME B16.5
- Teste à prova de fogo: API607 4o 1993
- Teste e inspeção: API598, API6D
Escala do tamanho:
- 1/2 “~ 8"
Avaliação da pressão:
- CL DE ASME, 150, 300
Variação da temperatura:
- -20 °C ~ °C 185
A válvula de bola padrão americana da flutuação de Q41F-300LB avançou o assento de válvula, assento de válvula projetado experiência da fabricação da válvula de bola de multi-ano, para assegurar a selagem da válvula, baixo coeficiente da fricção, torque de funcionamento pequeno, uma variedade de materiais de assento da válvula, uma vasta gama de adaptação
Pressão | Tamanho | φD | L | φE | φB | φC | T | f | N-φh |
300LB | 1/2” | 13 | 140 | 95 | 66,5 | 35 | 15 | 1,6 | 4-16 |
3/4" | 19 | 152 | 117 | 82,5 | 43 | 16 | 1,6 | 4-19 | |
1" | 25 | 165 | 124 | 89 | 51 | 18 | 1,6 | 4-19 | |
1 1/4" | 32 | 178 | 133 | 98,5 | 64 | 19 | 1,6 | 4-19 | |
1 1/2” | 38 | 190 | 156 | 114,5 | 73 | 21 | 1,6 | 4-22 | |
2" | 51 | 216 | 165 | 127 | 92 | 23 | 1,6 | 8-19 | |
2 1/2” | Contacte-nos para mais dados | ||||||||
3" | |||||||||
4" | |||||||||
5" | |||||||||
6" | |||||||||
8" |
Aplicação
A estrutura da válvula de bola da flutuação está flutuando. Sob a ação da pressão média, a bola pode gerar algum deslocamento e pressioná-lo contra a superfície de selagem na extremidade da tomada para assegurar a selagem da extremidade da tomada.
A válvula de bola da flutuação têm uma estrutura simples e o bom selando o desempenho, mas a carga da bola sujeitada ao meio de funcionamento é transmitida toda ao anel de selagem da tomada, assim que é necessário considerar se o material do anel de selagem pode suportar a carga de funcionamento do meio esférico. Esta estrutura é amplamente utilizada em válvulas de bola da pressão média e baixa.
Força
1. A resistência fluida é pequena. Quando a válvula está inteiramente aberta, a área de seção transversal da passagem da bola, a passagem do corpo de válvula e a tubulação de conexão são iguais, e a linha está na linha. O meio corre através da válvula de bola, que é equivalente a correr através de uma tubulação reta, e do líquido da válvula de bola em várias válvulas. A resistência é a menor.
2. Opere rapidamente, simplesmente necessidade de girar o ° da bola 90 ao abrir e ao fechar-se, conveniente e rápido.
3. A estrutura é simples, o volume é pequeno, e o peso é luz. Em particular, sua altura é muito menor do que a válvula de porta e a válvula cortada.
4. O desempenho da selagem é melhor. As válvulas de bola usam geralmente um selo macio, flexível.
Seleção modelo
válvula de bola completa da flutuação do porto 2PC
Padrão | ANSI | GB | JIS | RUÍDO |
Pressão | 150LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modelo | 1) Modelo alto da plataforma 2) Modelo do punho |
