Detalhes do produto:
Condições de Pagamento e Envio:
|
| Material do Corpo: | SS304 SS316 | material da bola: | CF8, CF8M |
|---|---|---|---|
| Material de Seat: | ptfe | padrão: | GB, ANSI, JIS, RUÍDO |
| Tamanho: | DN15 ~ DN200 | Pressão: | 10K 20K |
| Realçar: | válvula de bola de cf8m,válvula de esfera de aço inoxidável |
||

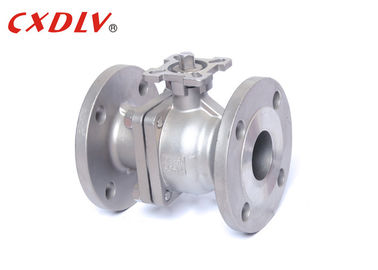

Válvula de controle de aço inoxidável da válvula de bola DN50 do porto completo de JIS 10K SCS14
Especificações
Válvula de bola
Padrões aplicáveis:
- Projeto e fabricação: ASME B16. 34, API608
- Conexão: JIS B2212 ~ B213
- Teste e inspeção: JIS B2003, API6D
- Cara a cara dimensão: JIS B2002
Escala do tamanho:
- DN15 ~ DN200
Avaliação da pressão:
- JIS 10K 20K
Variação da temperatura:
- - °C 20 ~ °C 185
A válvula de bola alta da plataforma de JIS adota a licença japonesa do projeto padrão, e adota a flange padrão japonesa, o comprimento padrão japonês da estrutura, o padrão material padrão japonês, e o produto padrão nacional japonês composto de JIS.
A estrutura da válvula de bola alta da plataforma de JIS pode ser instalada e instalado por todo o fabricante. Após a instalação, o selo pode ser ajustado. Este ajuste não precisa de desmontar o atuador, que protege eficazmente o desempenho da selagem.
| Pressão | Tamanho | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Contacte-nos livremente | |||||||||||||||||
| 80 | ||||||||||||||||||
| 100 | ||||||||||||||||||
| 125 | ||||||||||||||||||
| 150 | ||||||||||||||||||
| 200 | ||||||||||||||||||
Aplicação
Apropriado para meios de funcionamento gerais tais como o gás da água, do solvente, o ácido e o natural, mas também apropriado para o meio com condições de trabalho ásperas, tais como o oxigênio, a água oxigenada, o metano e o etileno, que são amplamente utilizadas em várias indústrias.
Força da válvula de bola
1. Tecnologia CERÂMICA avançada da CARCAÇA, estrutura razoável e aparência bonita.
2. O assento de válvula adota a estrutura elástica da selagem, que salvar o trabalho, de pouco peso e bom selando o desempenho.
3. A haste de válvula adota uma estrutura reverso-selada da parte-carga, e a haste de válvula não voa para fora devido à pressão interna, assegurando a segurança.
Seleção modelo
válvula de bola completa da flutuação do porto 2PC
| Padrão | ANSI | GB | JIS | RUÍDO |
| Pressão | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modelo | 1) Modelo alto da plataforma 2) Modelo do punho | |||
