Detalhes do produto:
Condições de Pagamento e Envio:
|
padrão: | DIN | Materiais: | CF8 |
---|---|---|---|
Seat: | assento macio | connction: | Flange dobro |
Estrutura: | Porto completo | modelo: | Q41F |
Realçar: | válvula de bola de cf8m,válvula de bola da extremidade da flange |

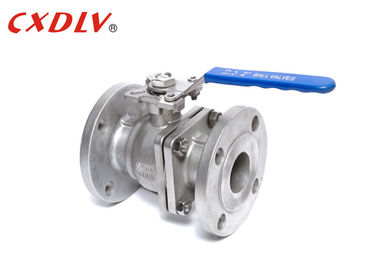

Válvula de controle rachada do corpo da válvula de bola da flutuação da flange do dobro do RF CF8 CF8M WCB
Especificações
Válvula de bola moldada RUÍDO da flutuação
Padrões aplicáveis:
- Projeto e fabricação: RUÍDO 3357/1,2EN12516-1
- Conexão: DIN2542~DIN2545, En1092
- Teste à prova de fogo: API607 4o 1993
- Teste e inspeção: DIN3230/3, En12266
Escala do tamanho:
- DN15 ~ DN200
Avaliação da pressão:
- RUÍDO PN10 PN16 PN25 PN40
Variação da temperatura:
- °C 20 ~ °C 185
PN (Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
1,6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 120 | 105 | 75 | 58 | 18 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 125 | 115 | 85 | 68 | 18 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 130 | 140 | 100 | 78 | 18 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 140 | 150 | 110 | 88 | 18 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 150 | 165 | 125 | 102 | 18 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | 170 | 185 | 145 | 122 | 20 | 3 | 4-18 | 104 | 153 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
80 | 180 | 200 | 160 | 138 | 20 | 3 | 8-18 | 114 | 163 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
100 | 190 | 220 | 180 | 158 | 20 | 3 | 8-18 | 140 | 182 | 400 | 17 | 17 | NÃO | 11 | NÃO | 102 | |
125 | 325 | 250 | 210 | 188 | 22 | 3 | 8-18 | 183 | 260 | 500 | 27 | 27 | 14 | NÃO | 125 | NÃO | |
150 | 350 | 285 | 240 | 212 | 22 | 3 | 8-22 | 202 | 280 | 800 | 27 | 27 | 14 | NÃO | 125 | 140 | |
200 | 400 | 340 | 295 | 268 | 24 | 3 | 12-22 | 253 | - | 1100 | 27 | 27 | 14 | NÃO | 125 | 140 |
Aplicação
* a vasta gama de aplicações, de pequeno a alguns milímetros no diâmetro, grandes medidores, do vácuo alto à alta pressão pode ser aplicada.
* as válvulas de bola foram amplamente utilizadas no petróleo, o produto químico, a produção de eletricidade, o papel, energia atômica, aviação, foguete e outros departamentos, assim como vidas de People's Daily.
Vantagem da válvula de bola
1. O rolamento de pressão reduz o torque de fricção da haste de válvula, que faz a haste de válvula lisa e flexível para a operação a longo prazo.
2. Desempenho antiestático: uma mola é arranjada entre a bola, a haste de válvula e o corpo de válvula, e a eletricidade estática gerada pelo processo do interruptor pode ser derivada.
3. Desde que o material tal como o polytetrafluoroethylene tem bom auto-lubrificando a propriedade e a perda de fricção com o corpo esférico é pequena, a vida útil da válvula de bola pneumática é longa.
4. A resistência fluida é pequena, e a válvula de bola pneumática é essa com a resistência fluida a menor entre todos os tipos das válvulas.
5. O selo da haste de válvula é seguro. Porque a haste de válvula executa somente o mesmo movimento que o movimento de levantamento, o selo de embalagem da haste de válvula não é fácil ser danificado, e os aumentos de capacidade da selagem como a pressão dos aumentos médios.
6. Grande desempenho da selagem. O assento é feito do material elástico tal como PTFE é fácil de selar, e a capacidade da selagem da válvula da válvula de bola pneumática aumenta com o aumento da pressão média.
Seleção modelo
Válvula de bola completa da flutuação do porto do RUÍDO 2PC
Padrão | ANSI | GB | JIS | RUÍDO |
Pressão | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modelo | 1) Modelo alto da plataforma 2) Modelo do punho |
