Detalhes do produto:
Condições de Pagamento e Envio:
|
Material do Corpo: | WCB | material da bola: | WCB |
---|---|---|---|
Material de Seat: | ptfe | Modelo do porto: | L-porto |
Pressão: | PN16 | Conexão: | Flange |
Realçar: | válvula de bola de cf8m,válvula de esfera de aço inoxidável |

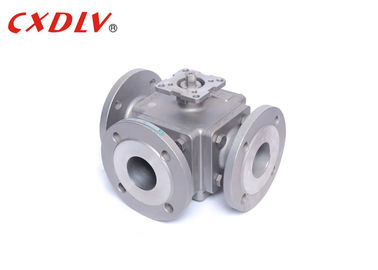

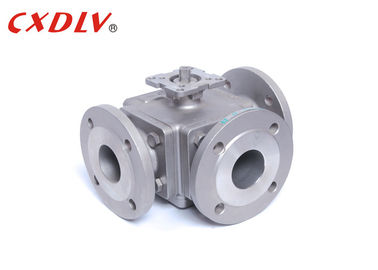

A maneira completa pequena do porto 3 flangeou corpo quadrado de válvula de bola com almofada de montagem
Especificações
Válvula de bola de moldação da flutuação
Padrões aplicáveis:
- Projeto e fabricação: GB12237-89
- Conexão: JB/T79
- Teste à prova de fogo: API607 4o 1993
- Teste e inspeção: GB/T13927-1992
Escala do tamanho:
- DN15 ~ DN200
Avaliação da pressão:
- PN16 PN25 PN40
Variação da temperatura:
- -20°C~185°C
A válvula de bola tripartido pode ser dividida no tipo de Q44L e no tipo de Q45T para exigências diferentes do interruptor do sentido de fluxo médio. o MODELO de “L-PORT” pode realizar o interruptor do sentido de fluxo médio, e os dois canais que podem ser perpendiculares entre si podem ser conectados ou fechado. o MODELO de “T-PORT” pode realizar a rachadura ou o fluxo misturado do meio, não somente pode realizar o interruptor do sentido de fluxo médio, mas igualmente pode conectar os três canais entre si, e pode igualmente fechar todo o canal e conectar outros dois canais. A válvula tem as características da estrutura compacta, aparência e bom bonitos selando o desempenho.
Pressão | Tamanho | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Aplicação
A válvula é usada principalmente na fonte e drenagem industrial de água da circulação, fonte e drenagem urbana de água, prédios e hotéis da tomada pressurizada da água da bomba, usada para cortar para trás a água e a eliminação do martelo de água destrutivo, garantia a operação segura da rede da tubulação. Projetou tomar a conta completa das exigências ambientais, nenhuma vibração, nenhum ruído, operação lisa, asseguram-se de que hotéis, silêncio residencial e tem-se funções de uma poder-economia.
A força da válvula de bola de 3 maneiras
1. A resistência fluida é baixa, e o coeficiente de resistência é igual ao lengthh da tubulação.
2. A estrutura é simples, pequena em tamanho e clara no peso.
3. É compacta e segura, e tem boas propriedades de selagem. Igualmente foi amplamente utilizada em sistemas do vácuo.
4. A operação é conveniente, a abertura e o closing são rápidos, e a rotação é 90° da abertura completa ao closing completo, que é conveniente para o controle interurbano.
5. A manutenção é conveniente, a válvula de bola tem uma estrutura simples, e o anel de selagem é geralmente móvel, e a desmontagem e a substituição são relativamente convenientes.
6. Quando inteiramente aberto ou inteiramente fechado, a superfície de selagem da bola e o assento de válvula é isolado do meio, e do meio não causa a erosão da superfície de selagem da válvula.
7. A vasta gama de aplicações, de pequeno a alguns milímetros, até alguns medidores, do vácuo alto à alta pressão pode ser aplicada.
