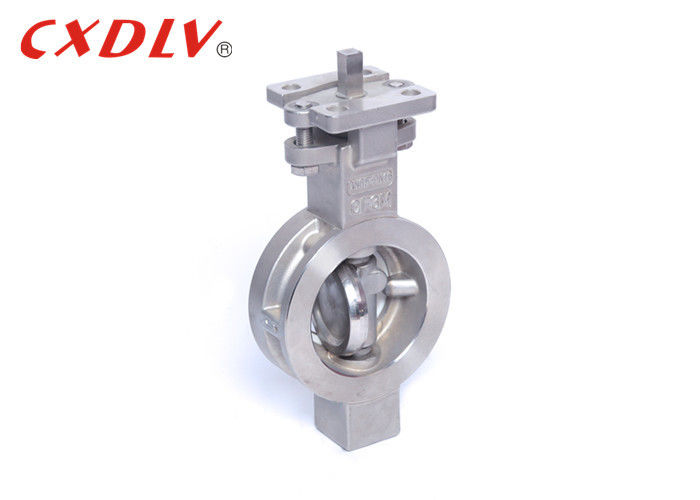

Punho da válvula de borboleta SS304 da bolacha do padrão PN16 CF8M do GB válvula de aleta de 2 polegadas

Punho da válvula de borboleta SS304 da bolacha do padrão PN16 CF8M do GB válvula de aleta de 2 polegadas

Especificações

1. Padrões aplicáveis:
* projeto e fabricação: GB/T12238-2005
* conexão: JB/T79- 94(2)
* cara a cara dimensão: GB/T 12221(20)
* teste e inspeção: JB/T9092-1999
2. Escala do tamanho:
- DN50~DN500
3. Avaliação da pressão:
- PN16~PN40
4. Variação da temperatura:
- -20°C~185°C

Aplicação

A válvula de borboleta refere uma parte de fechamento (válvula ou disco) é um disco, uma válvula que gire em torno do eixo da válvula para abrir e se fechar, principalmente cortando e estrangulando no encanamento. A abertura da válvula de borboleta e o membro de fechamento são uma placa de borboleta disco-dada forma que gire em torno de sua própria linha central no corpo de válvula para conseguir a finalidade da abertura e o closing ou o ajuste. A válvula de borboleta é normalmente menos de 90° da abertura completa ao closing completo. A válvula de borboleta e a haste da borboleta não têm nenhuma capacidade de travamento automático. Para o posicionamento da placa de borboleta, um redutor da engrenagem de sem-fim é adicionado à haste de válvula. O uso de um redutor da engrenagem de sem-fim permite não somente o disco de ter uma capacidade de travamento automático, mas também para o disco em toda a posição e melhora o desempenho de funcionamento da válvula. Características da válvula de borboleta especial industrial: Pode suportar a alta temperatura, e a amplitude da pressão aplicável é igualmente alta. A válvula tem um grande diâmetro nominal. O corpo de válvula é feito do aço carbono. O anel de selagem da placa da válvula usa um anel do metal em vez de um anel de borracha. As grandes válvulas de borboleta de alta temperatura são fabricadas pela soldadura da placa de aço e usadas principalmente para canais do conduto e tubulações de gás de meios de alta temperatura.

Força

3. Pode transportar a lama, menos quantidade de líquido acumulada na boca da tubulação.
4. Sob a baixa pressão, pode conseguir um bom selo.
5. O desempenho do ajuste é bom.
6. O canal do assento de válvula tem uma grande área eficaz do fluxo e uma resistência fluida pequena quando aberto inteiramente.

Seleção modelo
