Detalhes do produto:
Condições de Pagamento e Envio:
|
OPERAÇÃO: | Punho | Material do Corpo: | CF8 CF8M WCB |
---|---|---|---|
Pressão: | PN16 | Tamanho: | DN15~DN200 |
Estrutura: | Bola de flutuação | Conexão: | Flange dobro |
Meio: | Gás de óleo da água | ||
Realçar: | válvula de bola de cf8m,válvula de bola da extremidade da flange |

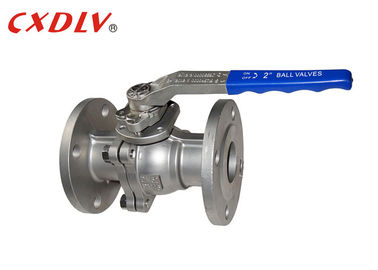

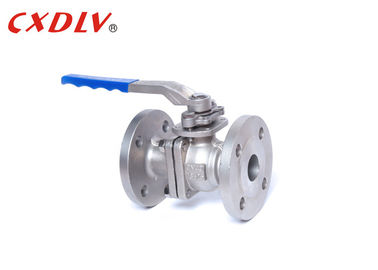

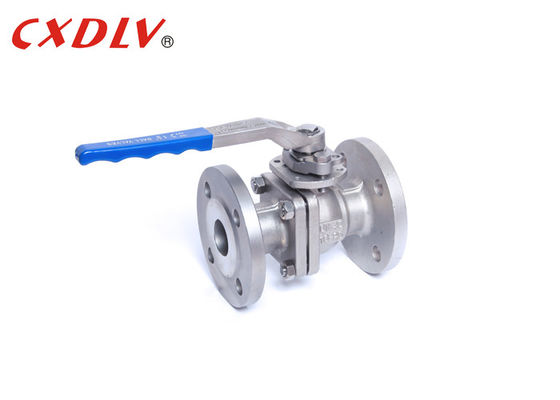

Punho flangeado de aço inoxidável SS304 SS316 WCB da válvula de bola PN16 DN50
Especificações
Válvula de bola de Oprated do punho do GB
Padrões aplicáveis:
- Projeto e fabricação: GB12237-89
- Conexão: JB/T79
- Teste à prova de fogo: API607 4o 1993
- Teste e inspeção: GB/T13927-1992
Escala do tamanho:
- DN15~DN200
Avaliação da pressão:
- GB PN16 PN25 PN40
Variação da temperatura:
- -20°C~185°C
Uma válvula de bola é um formulário da válvula do quarto de volta que usa uma cavidade, perfurado e a bola de gerencio a controlar corre através d. Está aberta quando o furo da bola está na linha do fluxo e fechado quando está girado 90 graus pelo punho da válvula. O punho encontra-se horizontalmente alinhado com o fluxo quando aberto, e é-se perpendicular a ele quando fechado, fazendo para a confirmação visual fácil do estado da válvula.
Unidade: milímetro | |||||||
Pressão | Tamanho | L | φE | φB | φC | T | f |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
Aplicação
As válvulas de bola são geralmente uma válvula bidirecional pretendida para -fora nas aplicações usadas em um número de indústrias diferentes. Alguma destes inclui a água, óleo, gás, produto químico, farmacêutico, minando apenas para nomear alguns.
Por que escolha a válvula de bola?
1. Desempenho antiestático: uma mola é arranjada entre a bola, a haste de válvula e o corpo de válvula, e a eletricidade estática gerada pelo processo do interruptor pode ser derivada.
2. Desde que o material tal como o polytetrafluoroethylene tem bom auto-lubrificando a propriedade e a perda de fricção com o corpo esférico é pequena, a vida útil da válvula de bola pneumática é longa.
3. A resistência fluida é baixa, e a válvula de bola pneumática é essa com a resistência fluida a menor em todos os tipos da válvula.
4. O selo da haste de válvula é seguro. Porque a haste de válvula executa somente o mesmo movimento que o movimento de levantamento, o selo de embalagem da haste de válvula não é fácil ser danificado, e os aumentos de capacidade da selagem como a pressão dos aumentos médios.
Seleção modelo
válvula de bola completa da flutuação do porto 2PC
Padrão | ANSI | GB | JIS | RUÍDO |
Pressão | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modelo | 1) Modelo alto da plataforma 2) Modelo do punho |
