Detalhes do produto:
Condições de Pagamento e Envio:
|
padrão: | ANSI | Material do Corpo: | CF8M |
---|---|---|---|
Pressão: | 150lb | Tamanho: | 1/2” ~ 8" |
Estrutura: | Corpo rachado | Conexão: | Flange |
Meio: | Gás de óleo da água | ||
Realçar: | válvula de esfera de aço inoxidável,válvula de bola da extremidade da flange |

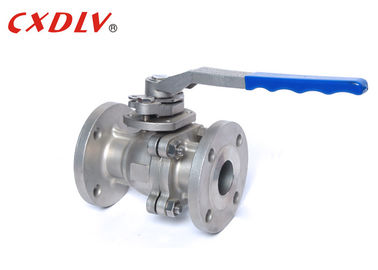

Corpo rachado flangeado industrial Class150 de flutuação de aço inoxidável da válvula de bola do ANSI
Especificações
Válvula de bola padrão de Oprated do punho do ANSI
Padrões aplicáveis:
- Projeto e fabricação: ASME B16.34, API 608
- Conexão da flange: ASME B16.5
- Teste à prova de fogo: API607 4o 1993
- Teste e inspeção: API598, API6D
- Cara a cara dimensão: ASME B16.10
Escala do tamanho:
- 1/2” ~ 8"
Avaliação da pressão:
- ANSI 150LB 300LB
Variação da temperatura:
- -20°C~185°C
As válvulas de bola cortaram o fluxo da água usando uma bola, dentro da válvula. Quando na posição de "ON", a abertura for na linha da tubulação, permitindo que a água flua livremente. Quando na posição de "OFF", a abertura for perpendicular ao fluxo da água, parando o fluxo completamente. Em uma válvula de bola, o fluxo é controlado com uma alavanca. Colocar a perpendicular da alavanca à tubulação permite que a água flua. Movê-la em um ângulo de 90 graus para o fluxo.
Unidade: milímetro | ||||||||
Pressão | Tamanho | φD | L | φE | φB | φC | T | f |
Class150 | 1/2” | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 |
3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | |
1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | |
1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | |
1 1/2” | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | |
2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | |
2 1/2” | 64 | 190 | 178 | 139,5 | 105 | 18 | 1,6 | |
3" | 76 | 203 | 190 | 152,5 | 127 | 19 | 1,6 | |
4" | 102 | 229 | 229 | 19,5 | 157 | 24 | 1,6 | |
5" | 127 | 356 | 254 | 216 | 186 | 24 | 1,6 | |
6" | 152 | 394 | 279 | 241,5 | 216 | 26 | 1,6 | |
8" | 203 | 457 | 343 | 298,5 | 270 | 29 | 1,6 |
Aplicação
As válvulas de bola são geralmente agradecimentos escolhidos a sua capacidade para ser bem sucedidas usadas através de uma escala de aplicações e de mercados. Como mencionado antes, as válvulas de bola são um grande êxito com o óleo e indústria do gás natural, mas igualmente encontram um lugar em muitos setores industriais, armazenamento químico, e mesmo usos residenciais.
Por que escolha a válvula de bola?
As válvulas de bola apreciam agradecimentos maciços da popularidade a seu projeto compacto e baixo da manutenção que não exige nenhuma lubrificação ao ainda oferecer a usuários um selo apertado com torque mínimo. As válvulas de bola são igualmente menos opção cara quando se trata da escolha entre todos os tipos do arranjo da válvula.
Seleção modelo
porto 2PC completo que flutua a baixa válvula de bola da plataforma
Padrão | ANSI | GB | JIS | RUÍDO |
Pressão | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modelo | 1) Modelo alto da plataforma 2) Modelo do punho |
