Detalhes do produto:
Condições de Pagamento e Envio:
|
padrão: | DIN | Material do Corpo: | CF8 CF8M WCB |
---|---|---|---|
Pressão: | PN16 | Tamanho: | DN15~DN200 |
Estrutura: | Corpo rachado | Conexão: | Flange dobro |
Meio: | Gás de óleo da água | ||
Realçar: | válvula de bola de cf8m,válvula de esfera de aço inoxidável |

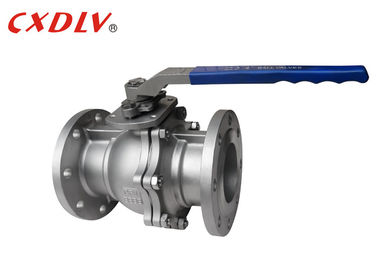

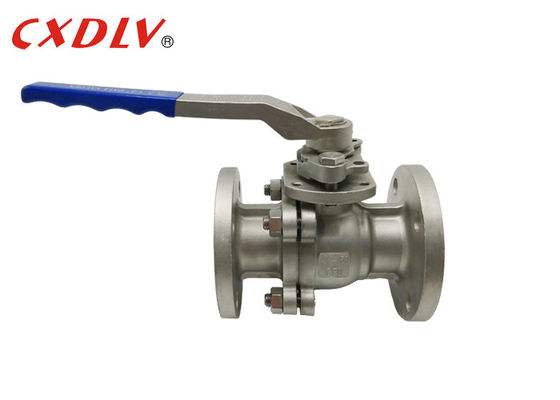

O RUÍDO de aço inoxidável RF flangeou a válvula de bola 2pc com operação do punho
Especificações
Válvula de bola padrão de Oprated do punho do RUÍDO
Padrões aplicáveis:
- Projeto e fabricação: RUÍDO 3357/1, 2EN12516-1
- Conexão da flange: DIN2542~DIN2545, En1092
- Teste à prova de fogo: API607 4o 1993
- Teste e inspeção: DIN3230/3, En12266
Escala do tamanho:
- DN15~DN200
Avaliação da pressão:
- RUÍDO PN16 PN25 PN40
Variação da temperatura:
- -20°C~185°C
As válvulas de bola completas do furo têm o mesmo diâmetro de furo que a tubulação. A vantagem é que não há nenhuma perda de fricção extra, e que o sistema é mecanicamente mais fácil de limpar (pigging). O downside é que a bola e o alojamento são mais grandes do que uma válvula de bola padrão com furo reduzido. O custo é consequentemente levemente mais alto, e para muitas aplicações este não é exigido.
Unidade: milímetro | |||||||
Pressão | Tamanho | L | φE | φB | φC | T | f |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
Aplicação
As válvulas de bola são usadas em uma variedade de aplicações que incluem, mas não limitadas:
Plantas de gás do campo, plantas de óleo bruto, linhas da alimentação do gás, plantas do polímero, aplicações automatizadas do processo, fábricas de tratamento de gás industriais, plantas de GNL, hidrocarboneto que processa, explorações agrícolas de tanque, linhas do estoque da alimentação da refinaria de petróleo
Características da válvula de bola
As válvulas de bola da flutuação caracterizam uma bola que os flutuadores entre os dois assentos e usos alinhem a pressão incrementar rio abaixo a bola um fechamento positivo.
As características da válvula de bola da flutuação incluem:
1. Nenhuma mais baixa haste, fornecendo economias durante o constrution
2. Escala relativamente pequena do tamanho, tipicamente do ″ de 1/2 – 12 ″
3. Capacidade apertada da selagem através da bola no assento
4. Baixo torque de funcionamento
5. Selagem a jusante somente
Seleção modelo
válvula de bola completa da flutuação do porto 2PC
Padrão | ANSI | GB | JIS | RUÍDO |
Pressão | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modelo | 1) Modelo alto da plataforma 2) Modelo do punho |
