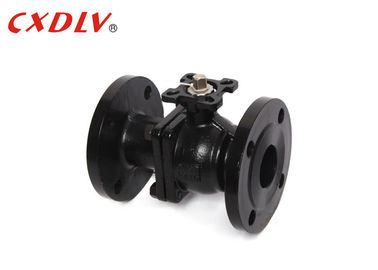

válvula de bola de flutuação DN15 do aço carbono de 2PC WCB - DN200 PN16 flangeou válvula
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | CXDLV |
| Certificação: | CE&ISO |
| Número do modelo: | Q41F |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1PC |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Caixas apropriadas da madeira compensada de acordo com a estrutura diferente das válvulas |
| Tempo de entrega: | 5~25 dias do trabalho |
| Termos de pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Habilidade da fonte: | 500pcs/mon |
|
Informação detalhada |
|||
| Materiais: | Aço Carbono | Seat: | ptfe |
|---|---|---|---|
| connction: | Flange dobro | Estrutura: | Bola de flutuação |
| Pressão: | 150lb | tecnologia de processamento: | Moldagem |
| Destacar: | válvula de esfera de aço inoxidável,válvula de bola da extremidade da flange |
||
Descrição de produto
válvula de bola de flutuação DN15 do aço carbono de 2PC WCB - DN200 PN16 flangeou válvula
Especificações
Válvula de bola da carcaça
Padrões aplicáveis:
- Projeto e fabricação: ASME B16.5, API 608
- Conexão: ASMEB16.5
- Teste à prova de fogo: API607 4o 1993
- Teste e inspeção: API 598, API6D
Escala do tamanho:
- 1/2” ~ 8" DN15 ~ DN200
Avaliação da pressão:
- ANSI 150LB 300LB PN16/25/40
Variação da temperatura:
- °C 20 ~ °C 185
| Unti: milímetro | ||||||||
| Pressão | Tamanho | φD | L | φE | φB | φC | T | f |
| Class150 | 1/2” | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | |
| 1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | |
| 1 1/2” | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | |
| 2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | |
| 2 1/2” | 64 | 190 | 178 | 139,5 | 105 | 18 | 1,6 | |
| 3" | 76 | 203 | 190 | 152,5 | 127 | 19 | 1,6 | |
| 4" | 102 | 229 | 229 | 19,5 | 157 | 24 | 1,6 | |
| 5" | 127 | 356 | 254 | 216 | 186 | 24 | 1,6 | |
| 6" | 152 | 394 | 279 | 241,5 | 216 | 26 | 1,6 | |
| 8" | 203 | 457 | 343 | 298,5 | 270 | 29 | 1,6 | |
Aplicação
* a vasta gama de aplicações, de pequeno a alguns milímetros no diâmetro, grandes medidores, do vácuo alto à alta pressão pode ser aplicada.
* as válvulas de bola foram amplamente utilizadas no petróleo, o produto químico, a produção de eletricidade, o papel, energia atômica, aviação, foguete e outros departamentos, assim como vidas de People's Daily.
Vantagem da válvula de bola
1. Eixo quadrado para a melhor força e mais contato de superfície para a alavanca da mão
2. Áreas molhadas inteiramente feitas à máquina e lustradas
3. Características seguras e antiestáticas do fogo opcional
4. Espelhe a bola terminada para cortado firmemente e abaixe o torque de funcionamento
5. Alavanca amigável da mão do operador mais resistente e melhor
Seleção modelo
Válvula de bola completa da flutuação do porto do RUÍDO 2PC
| Padrão | ANSI | GB | JIS | RUÍDO |
| Pressão | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modelo | 1) Modelo alto da plataforma 2) Modelo do punho | |||
