Detalhes do produto:
Condições de Pagamento e Envio:
|
padrão: | ANSI | Material do Corpo: | CF8M |
---|---|---|---|
Pressão: | 150lb | Tamanho: | 1/2” ~ 8" |
Estrutura: | Corpo rachado | Conexão: | Flange |
Meio: | Gás de óleo da água | ||
Realçar: | válvula de esfera de aço inoxidável,válvula de bola da extremidade da flange |

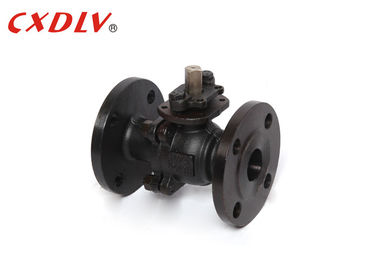

Válvulas flangeadas de aço inoxidável de flutuação da carcaça da válvula de bola para o gás, óleo
Especificações
Válvula de bola padrão de Oprated do punho do ANSI
Padrões aplicáveis:
- Projeto e fabricação: ASME B16.34, API 608
- Conexão da flange: ASME B16.5
- Teste à prova de fogo: API607 4o 1993
- Teste e inspeção: API598, API6D
- Cara a cara dimensão: ASME B16.10
Escala do tamanho:
- 1/2” ~ 8"
Avaliação da pressão:
- ANSI 150LB 300LB
Variação da temperatura:
- -20°C~185°C
Uma válvula de bola é um dispositivo com uma unidade esférica do fechamento que forneça o controle de ligar/desligar do fluxo. A esfera tem um porto, igualmente conhecido como um furo, através do centro. Quando a válvula é posicionada tais que o furo está alinhado no mesmo sentido que o encanamento, está na posição aberta e o líquido pode correr através d. Quando girados 90 graus, o furo tornam-se perpendiculares ao trajeto do fluxo, significar a válvula é fechado e o líquido não pode passar completamente.
Unidade: milímetro | ||||||||
Pressão | Tamanho | φD | L | φE | φB | φC | T | f |
Class150 | 1/2” | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 |
3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | |
1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | |
1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | |
1 1/2” | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | |
2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | |
2 1/2” | 64 | 190 | 178 | 139,5 | 105 | 18 | 1,6 | |
3" | 76 | 203 | 190 | 152,5 | 127 | 19 | 1,6 | |
4" | 102 | 229 | 229 | 19,5 | 157 | 24 | 1,6 | |
5" | 127 | 356 | 254 | 216 | 186 | 24 | 1,6 | |
6" | 152 | 394 | 279 | 241,5 | 216 | 26 | 1,6 | |
8" | 203 | 457 | 343 | 298,5 | 270 | 29 | 1,6 |
Aplicação
As válvulas de bola são geralmente agradecimentos escolhidos a sua capacidade para ser bem sucedidas usadas através de uma escala de aplicações e de mercados. Como mencionado antes, as válvulas de bola são um grande êxito com o óleo e indústria do gás natural, mas igualmente encontram um lugar em muitos setores industriais, armazenamento químico, e mesmo usos residenciais.
Vantagem
1. Vida de ciclo mais longa
2. Abaixe o torque uniforme
3. As licenças na linha alcançam para a substituição do assento
4. Disponível em de aço inoxidável ou no aço carbono
5. O tampão do corpo e da flange é molde do investimento
Seleção modelo
porto 2PC completo que flutua a baixa válvula de bola da plataforma
Padrão | ANSI | GB | JIS | RUÍDO |
Pressão | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modelo | 1) Modelo alto da plataforma 2) Modelo do punho |
