Detalhes do produto:
Condições de Pagamento e Envio:
|
padrão: | DIN | Material da VÁLVULA: | Aço Carbono |
---|---|---|---|
Pressão: | PN16 | Tamanho: | DN15~DN200 |
Estrutura: | válvula de bola da flutuação de 2 partes | Conexão: | Flange dobro |
Meio: | Gás de óleo da água | ||
Realçar: | válvula de bola de cf8m,válvula de bola da extremidade da flange |

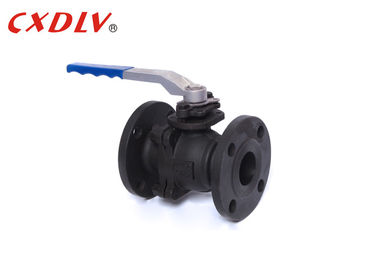

Tipo de flutuação flangeado de aço inoxidável PN16 PN40 do RF do RUÍDO da válvula de bola de DN150 WCB
Especificações
Válvula de bola padrão de Oprated do punho do RUÍDO
Padrões aplicáveis:
- Projeto e fabricação: RUÍDO 3357/1, 2EN12516-1
- Conexão da flange: DIN2542~DIN2545, En1092
- Teste à prova de fogo: API607 4o 1993
- Teste e inspeção: DIN3230/3, En12266
Escala do tamanho:
- DN15~DN200
Avaliação da pressão:
- RUÍDO PN16 PN25 PN40
Variação da temperatura:
- -20°C~185°C
A válvula de bola, junto com a borboleta e as válvulas de tomada, é parte da família da válvula do quarto de volta. As válvulas de bola são sabidas para a selagem segura, bolha-apertada. Assim, são uma grande escolha para as adubaçoes por gás onde o desligamento apertado é necessário. Devido ao potencial de vestir constante nos assentos, válvulas de bola não seja ideal para aplicações de estrangulamento. O corpo de uma válvula de bola geralmente é feito do aço e pode ser feito mais durável com chapeamento de níquel.
Unidade: milímetro | |||||||
Pressão | Tamanho | L | φE | φB | φC | T | f |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
Aplicação
As válvulas de bola são usadas em uma variedade de aplicações que incluem, mas não limitadas:
Plantas de gás do campo, plantas de óleo bruto, linhas da alimentação do gás, plantas do polímero, aplicações automatizadas do processo, fábricas de tratamento de gás industriais, plantas de GNL, hidrocarboneto que processa, explorações agrícolas de tanque, linhas do estoque da alimentação da refinaria de petróleo
Características da válvula de bola
1. Gerencio na embalagem em vez de reciprocar o processo de dentro de ou o ambiente da parte externa através da glândula de embalagem junto com a haste.
2. Eliminação do trajeto da gaxeta da capota e do escape do potencial.
3. O membro da selagem gerencie nele deve possuir o volume em vez de ter que deslocar um volume.
4. Uma bola completa é uma guarnição equilibrada. Uma meia tomada de válvula da bola, da porta ou do globo seria desequilibrada. Isto seria importante com atuadores se você perdeu seu suprimento do gás ou do ar.
5. Nenhuma zona da coleção no fundo da válvula. Tem que haver uma sala para que a porta mova-se para e pode ter a dificuldade que desloca o que nunca recolheu lá.
6. O macacão menor envolve a dimensão.
7. facilidade da automatização - graus noventas a ir completamente abertos ao fechado completamente. Não múltiplos das voltas.
Seleção modelo
válvula de bola completa da flutuação do porto 2PC
Padrão | ANSI | GB | JIS | RUÍDO |
Pressão | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modelo | 1) Modelo alto da plataforma 2) Modelo do punho |
