Detalhes do produto:
Condições de Pagamento e Envio:
|
padrão: | JIS | Material do Corpo: | Aço Carbono |
---|---|---|---|
Pressão: | 10k | Tamanho: | DN15~DN200 |
Estrutura: | Porto completo | Conexão: | Flange |
Meio: | Gás de óleo da água | ||
Realçar: | válvula de bola de cf8m,válvula de bola da extremidade da flange |

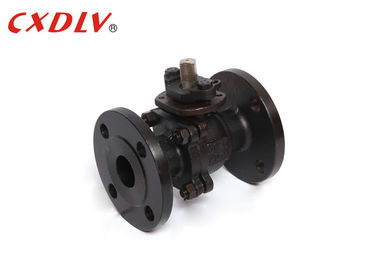

1 / 2 a 12 válvula de bola da extremidade da flange do RUÍDO JIS do API da polegada que flutua a válvula de controle do aço de molde de WCB
Especificações
Válvula de bola padrão de Oprated do punho de JIS
Padrões aplicáveis:
- Projeto e fabricação: ASME B16.34, API 608
- Conexão da flange: JIS B2212 ~ B213
- Teste à prova de fogo: API607 4o 1993
- Teste e inspeção: JIS B2003, API6D
Escala do tamanho:
- 15A ~ 200A
Avaliação da pressão:
- JIS 10K 20K
Variação da temperatura:
- -20°C~185°C
Uma válvula de bola do completo-porto, igualmente conhecida como um completo-furo, válvula de bola tem um igual interno de (ID) do diâmetro do furo aproximadamente à identificação do encanamento. Isto permite a perda reduzida da fricção e de pressão através da válvula. Com uma válvula de bola do completo-porto não há nenhuma limitação ao fluxo do líquido. Este tipo de furo é ideal para as situações onde pigging pode ser necessário.
Unidade: milímetro | |||||||
Pressão | Tamanho | L | φE | φB | φC | T | f |
10K | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
20 | 117 | 100 | 75 | 58 | 14 | 1 | |
25 | 127 | 125 | 90 | 70 | 14 | 1 | |
32 | 140 | 135 | 100 | 80 | 16 | 2 | |
40 | 165 | 140 | 105 | 85 | 16 | 2 | |
50 | 178 | 155 | 120 | 100 | 16 | 2 | |
65 | 190 | 175 | 140 | 120 | 18 | 2 | |
80 | 203 | 185 | 150 | 130 | 18 | 2 | |
100 | 229 | 210 | 175 | 155 | 18 | 2 | |
125 | 356 | 250 | 210 | 185 | 20 | 2 | |
150 | 394 | 280 | 240 | 215 | 22 | 2 | |
200 | 457 | 330 | 290 | 265 | 22 | 2 |
Aplicação
As válvulas de bola são usadas para o fluxo e o controle de pressão e cortadas para líquidos corrosivos, pastas, o líquido normal e os gás.
São usados no óleo e na indústria do gás natural, mas igualmente encontram um lugar em muitos setores industriais, armazenamento químico, e mesmo usos residenciais.
Vantagem
1. Gerencio na embalagem em vez de reciprocar o processo de dentro de ou o ambiente da parte externa através da glândula de embalagem junto com a haste.
2. Nenhuma zona da coleção no fundo da válvula. Tem que haver uma sala para que a porta mova-se para e pode ter a dificuldade que desloca o que nunca recolheu lá.
3. O macacão menor envolve a dimensão.
4. Facilidade da automatização - graus noventas a ir completamente abertos ao fechado completamente. Não múltiplos das voltas.
Seleção modelo
válvula de bola completa da flutuação do porto 2PC
Padrão | ANSI | GB | JIS | RUÍDO |
Pressão | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modelo | 1) Modelo alto da plataforma 2) Modelo do punho |
