Detalhes do produto:
Condições de Pagamento e Envio:
|
| Poder: | Manual | Material do Corpo: | CF8, CF8M, WCB, CF3, CF3M |
|---|---|---|---|
| Conexão: | Flange | Estrutura: | Válvula de esfera da flutuação |
| modelo: | Porto completo | Modelo: | Q44F-16P |
| Realçar: | válvula de esfera de aço inoxidável,válvula de bola da extremidade da flange |
||

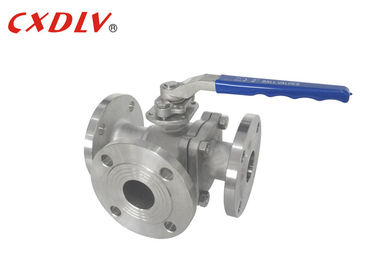

A maneira completa dos SS 3 do furo flangeou a válvula de bola T/L válvula de flutuação do porto
Especificações
Válvula de bola completa da maneira do porto 3
Padrões aplicáveis:
- Projeto e fabricação: GB12237-89
- Conexão: JB/T79
- Teste à prova de fogo: API607 4o 1993
- Teste e inspeção: GB/T13927-1992
Escala do tamanho:
- DN15 ~ DN200
Avaliação da pressão:
- PN16 PN25 PN40
Variação da temperatura:
- -20°C~185°C
A válvula de bola tripartido está disponível em T e em L versões. O T-tipo permite três tubulações ortogonais de comunicar-se um com o otro e eliminar o terceiro canal para funcionar como uma separação e uma fusão. O L tipo tripartido da válvula de bola pode somente conectar duas tubulações que são ortogonais entre si, e não pode manter a terceira tubulação conectada entre si ao mesmo tempo, simplesmente para distribuir.
| Pressão | Tamanho | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Aplicação
1. Refinarias
2. petroquímico
3. equipamento de processo químico
4. aplicações controles de processos
5. aplicações da água e do desperdício
6. aplicações do encanamento
Características
1. Corte de ou fluxo cortado
2. comute um fluxo entre duas fontes diferentes
3. combine o fluxo de duas fontes diferentes
4. fluxo alternativo entre dois destinos diferentes
5. desvie o fluxo que vem de uma fonte a um outro destino
6. fluxo rachado que vem de uma fonte entre dois destinos que parte
