Detalhes do produto:
Condições de Pagamento e Envio:
|
| Poder: | atuadores | Material do Corpo: | WCB |
|---|---|---|---|
| Conexão: | Flange | Estrutura: | Válvula de esfera da flutuação |
| modelo: | Porto completo | Modelo: | Q44F-16P |
| Realçar: | válvula de bola de cf8m,válvula de esfera de aço inoxidável |
||

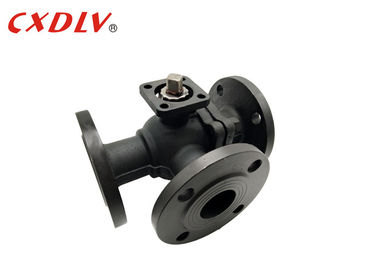

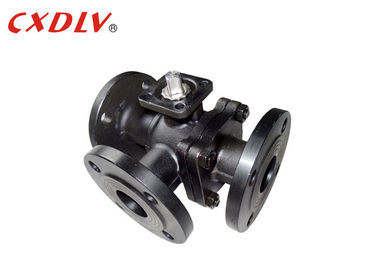

A maneira do L-porto 3 do aço de molde da extremidade da flange flangeou a válvula de bola PN16 montagem direta de 4 polegadas para a automatização
Especificações
Válvula de bola completa da maneira do porto 3
Padrões aplicáveis:
- Projeto e fabricação: GB12237-89
- Conexão: JB/T79
- Teste à prova de fogo: API607 4o 1993
- Teste e inspeção: GB/T13927-1992
Escala do tamanho:
- DN15 ~ DN200
Avaliação da pressão:
- PN16 PN25 PN40
Variação da temperatura:
- -20°C~185°C
A válvula de bola tripartido está disponível em T e em L versões. O T-tipo permite três tubulações ortogonais de comunicar-se um com o otro e eliminar o terceiro canal para funcionar como uma separação e uma fusão. O L tipo tripartido da válvula de bola pode somente conectar duas tubulações que são ortogonais entre si, e não pode manter a terceira tubulação conectada entre si ao mesmo tempo, simplesmente para distribuir.
| Pressão | Tamanho | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Aplicação
1. Refinarias
2. petroquímico
3. equipamento de processo químico
4. aplicações controles de processos
5. aplicações da água e do desperdício
6. aplicações do encanamento
Características
1. Punhos de travamento que travam em 90 graus e intervalos até 360 graus
2. Componentes do molde do investimento da qualidade
3. Dispositivos aterrando antiestáticos
4. Configurações da montagem do atuador do isotipo
5. Disponível em uma variedade de materiais de assento especiais
