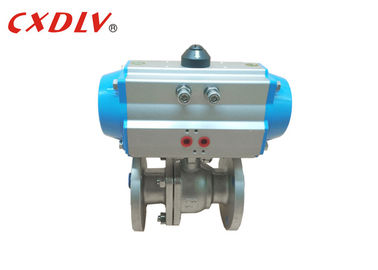

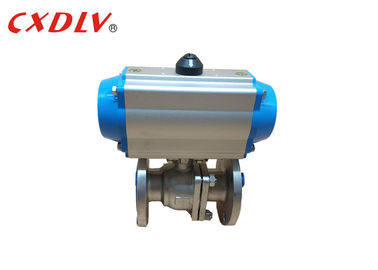

Válvula de controle atuada pneumática 150LB da válvula de bola da flange ativa dobro
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | CXDLV |
| Certificação: | CE&ISO |
| Número do modelo: | Q641F |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1PC |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Caixas apropriadas da madeira compensada de acordo com a estrutura diferente das válvulas |
| Tempo de entrega: | 5~25 dias do trabalho |
| Termos de pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Habilidade da fonte: | 500pcs/mon |
|
Informação detalhada |
|||
| Material do Corpo: | CF8 | Material de Seat: | ptfe |
|---|---|---|---|
| Poder: | atuador do retorno da mola | Conexão: | Flange dobro |
| Tamanho da válvula: | 1/2 " ~8" | Meio: | Gás de óleo da água |
| Destacar: | válvula pneumática ativa dobro,válvula de bola operada pneumática |
||
Descrição de produto
Válvula de controle atuada pneumática 150LB da válvula de bola da flange ativa dobro
Especificações
- A cremalheira e o pinhão projetam o atuador pneumático do quarto de volta giratório
- Versão do retorno dobro da atuação ou da mola
- Relações de ISO5211, de DIN3337 e de Namur para a montagem fácil à válvula, caixa de interruptor do limite e positioner
- Apropriado para a aplicação interna e exterior
- Torça a saída de 3Nm a 13,024Nm (versão da Dinamarca) e a 4Nm a 6,584Nm (a versão do SÊNIOR)
- Alojamento da liga de alumínio com pinhão folheado a níquel
- Ângulo 90° do curso com ajuste da parada do curso do ± 5℃
- Pressão de funcionamento da barra 2 até a barra 8 na temperatura de -20℃ a +80℃
Vantagem
1. Tamanho compacto e construção de pouco peso
2. Desempenho seguro, duradouro
3. Da montagem “transversal” do padrão “na válvula da linha” ou às configurações do atuador
4. O projeto do Mola-retorno acomoda o suprimento de ar tão baixo quanto 50 libras por polegada quadrada
5. Guarnição externo de aço inoxidável e anéis-O de FKM padrão
6. A haste de válvula direta que acopla-se ao eixo do atuador minimiza a folga
7. Padrão da ultrapassagem manual
Dados técnicos
Atuador pneumático ativo dobro que pede não.
| Dobro Atuação |
Modele o nenhum | Torça (5.5Bar) |
| ATO 042D | 8.4Nm | |
| ATO 050D | 18.3Nm | |
| ATO 063D | 32.2Nm | |
| ATO 075D | 64Nm | |
| ATO 090D | 101Nm | |
| ATO 100D | 146Nm | |
| ATO 115D | 236Nm | |
| ATO 125D | 305Nm | |
| ATO 145D | 478Nm | |
| ATO 160D | 624Nm | |
| ATO 190D | 1185Nm | |
| ATO 210D | 1447Nm | |
| ATO 240D | 2126Nm | |
| ATO 270D | 3229Nm | |
| ATO 300D | 4197Nm | |
| ATO 350D | 6283Nm | |
| ATO 400D | 8953Nm |
parâmetro da válvula de bola 150LB (1/2 " ~8")
| Pressão | Tamanho | φD | L | φE | φB | φC | T | f |
| Class150 | 1/2” | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | |
| 1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | |
| 1 1/2” | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | |
| 2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 |
Acessórios que podem se usar com esta válvula de bola
Indicador de ligar/desligar
Válvula de solenoide padrão de Namur em todo o padrão
Positioner pneumático & Bonde-pneumático da válvula
Ultrapassagem manual de Declutchable
Interruptores de limite para a indicação de ligar/desligar na placa de painel
Filtro + combinação do regulador com o calibre de pressão
Mais seleção
| Padrão | ANSI | GB | JIS | RUÍDO |
| Pressão | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Válvula Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Atuador | 1) Única atuação (retorno da mola) 2) Atuação dobro | |||
| Acessórios | 1) Interruptor de limite 2) Válvula de solenoide 3) Filtro 4)Positioner | |||
