Detalhes do produto:
Condições de Pagamento e Envio:
|
Materiais: | SS316 | Material de Seat: | ptfe |
---|---|---|---|
Poder: | atuador do retorno da mola | Pressão: | 10K 20K |
Tamanho da válvula: | 15A~200A | Meio: | Gás de óleo da água |
Realçar: | válvula pneumática ativa dobro,válvula operada pneumática |

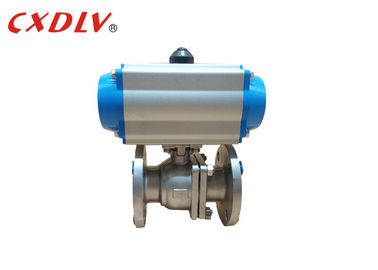

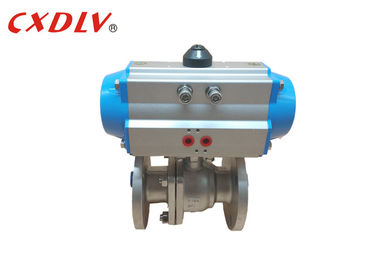

Do ar completo do porto de SS316 2PC válvula de bola atuada pneumática Q641F JIS10K 50A
Especificações
Vantagem
1. Tamanho compacto e construção de pouco peso
2. Desempenho seguro, duradouro
3. Da montagem “transversal” do padrão “na válvula da linha” ou às configurações do atuador
4. O projeto do Mola-retorno acomoda o suprimento de ar tão baixo quanto 50 libras por polegada quadrada
5. Guarnição externo de aço inoxidável e anéis-O de FKM padrão
6. A haste de válvula direta que acopla-se ao eixo do atuador minimiza a folga
7. Padrão da ultrapassagem manual
Dados técnicos
Único atuador pneumático ativo que pede não.
Modele o nenhum | Torça (6Bar) | |
Abra | Feche | |
ATO 050S | 13.2Nm | 6.7Nm |
ATO 063S | 24.1Nm | 11.1Nm |
ATO 075S | 47.7Nm | 22.1Nm |
ATO 090S | 73.1Nm | 36.7Nm |
ATO 100S | 109Nm | 50.7Nm |
ATO 115S | 176Nm | 82Nm |
ATO 125S | 227Nm | 105Nm |
ATO 145S | 357Nm | 165Nm |
ATO 160S | 456Nm | 224Nm |
ATO 190S | 871Nm | 379Nm |
ATO 210S | 1000Nm | 521Nm |
ATO 240S | 1423Nm | 721Nm |
ATO 270S | 2345Nm | 1060Nm |
ATO 300S | 2956Nm | 1460Nm |
ATO 350S | 4247Nm | 2346Nm |
ATO 400S | 6559Nm | 2624Nm |
Parâmetro padrão da válvula de bola de JIS (15A~200A)
Pressão | Tamanho | φD | L | φE | φB | φC | T |
JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 |
20 | 20 | 117 | 100 | 75 | 58 | 14 | |
25 | 25 | 127 | 125 | 90 | 70 | 14 | |
32 | 32 | 140 | 135 | 100 | 80 | 16 | |
40 | 38 | 165 | 140 | 105 | 85 | 16 | |
50 | 50 | 178 | 155 | 120 | 100 | 16 |
Acessórios que podem se usar com esta válvula de bola
Indicador de ligar/desligar
Válvula de solenoide padrão de Namur em todo o padrão
Positioner pneumático & Bonde-pneumático da válvula
Ultrapassagem manual de Declutchable
Interruptores de limite para a indicação de ligar/desligar na placa de painel
Filtro + combinação do regulador com o calibre de pressão
Mais seleção
Padrão | ANSI | GB | JIS | RUÍDO |
Pressão | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Válvula Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Atuador | 1) Única atuação (retorno da mola) 2) Atuação dobro | |||
Acessórios | 1) Interruptor de limite 2) Válvula de solenoide 3) Filtro 4)Positioner |
