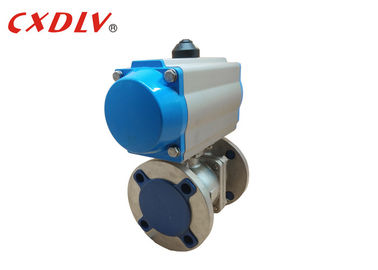

Válvula de controle atuada pneumática industrial WCB da água dos SS da válvula de bola da flange giratória
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | CXDLV |
| Certificação: | CE&ISO |
| Número do modelo: | Q641F |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1PC |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Caixas apropriadas da madeira compensada de acordo com a estrutura diferente das válvulas |
| Tempo de entrega: | 5~25 dias do trabalho |
| Termos de pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Habilidade da fonte: | 500pcs/mon |
|
Informação detalhada |
|||
| Material do Corpo: | CF8 | Material de Seat: | ptfe |
|---|---|---|---|
| Poder: | atuador do retorno da mola | Conexão: | Flange dobro |
| Tamanho da válvula: | 1/2 " ~8" | Meio: | Gás de óleo da água |
| Destacar: | válvula pneumática ativa dobro,válvula operada pneumática |
||
Descrição de produto
Válvula de controle atuada pneumática industrial WCB da água dos SS da válvula de bola da flange giratória
Especificações
- A cremalheira e o pinhão projetam o atuador pneumático do quarto de volta giratório
- Versão do retorno dobro da atuação ou da mola
- Relações de ISO5211, de DIN3337 e de Namur para a montagem fácil à válvula, caixa de interruptor do limite e positioner
- Apropriado para a aplicação interna e exterior
- Torça a saída de 3Nm a 13,024Nm (versão da Dinamarca) e a 4Nm a 6,584Nm (a versão do SÊNIOR)
- Alojamento da liga de alumínio com pinhão folheado a níquel
- Ângulo 90° do curso com ajuste da parada do curso do ± 5℃
- Pressão de funcionamento da barra 2 até a barra 8 na temperatura de -20℃ a +80℃
Vantagem
1. Fácil de operar, aberto e próximo rapidamente, de completamente aberto completamente fora contanto que ° 90 girado, fácil controlar sobre distâncias longas.
2. a manutenção é conveniente, a válvula de bola é simples na estrutura, o anel de selagem é geralmente ativo, e é conveniente desmontar e substituir.
3. Quando inteiramente aberto ou inteiramente fechado, a superfície de selagem da bola e o assento de válvula é isolado do meio. Quando o meio passa, não causará a erosão da superfície de selagem da válvula.
Dados técnicos
Atuador pneumático ativo dobro que pede não.
| Dobro Atuação |
Modele o nenhum | Torça (5.5Bar) |
| ATO 042D | 8.4Nm | |
| ATO 050D | 18.3Nm | |
| ATO 063D | 32.2Nm | |
| ATO 075D | 64Nm | |
| ATO 090D | 101Nm | |
| ATO 100D | 146Nm | |
| ATO 115D | 236Nm | |
| ATO 125D | 305Nm | |
| ATO 145D | 478Nm | |
| ATO 160D | 624Nm | |
| ATO 190D | 1185Nm | |
| ATO 210D | 1447Nm | |
| ATO 240D | 2126Nm | |
| ATO 270D | 3229Nm | |
| ATO 300D | 4197Nm | |
| ATO 350D | 6283Nm | |
| ATO 400D | 8953Nm |
Parâmetro da válvula de bola (DN15~DN200)
| PN (Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H |
| 1,6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
Acessórios que podem se usar com esta válvula de bola
Indicador de ligar/desligar
Válvula de solenoide padrão de Namur em todo o padrão
Positioner pneumático & Bonde-pneumático da válvula
Ultrapassagem manual de Declutchable
Interruptores de limite para a indicação de ligar/desligar na placa de painel
Filtro + combinação do regulador com o calibre de pressão
Mais seleção
| Padrão | ANSI | GB | JIS | RUÍDO |
| Pressão | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Válvula Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Atuador | 1) Única atuação (retorno da mola) 2) Atuação dobro | |||
| Acessórios | 1) Interruptor de limite 2) Válvula de solenoide 3) Filtro 4)Positioner | |||
