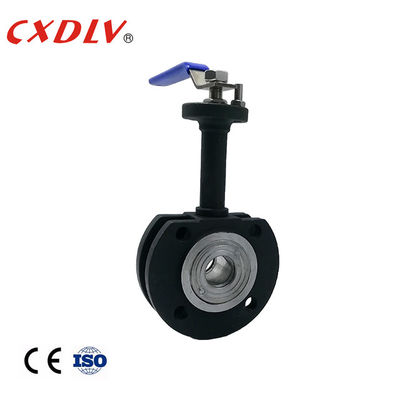

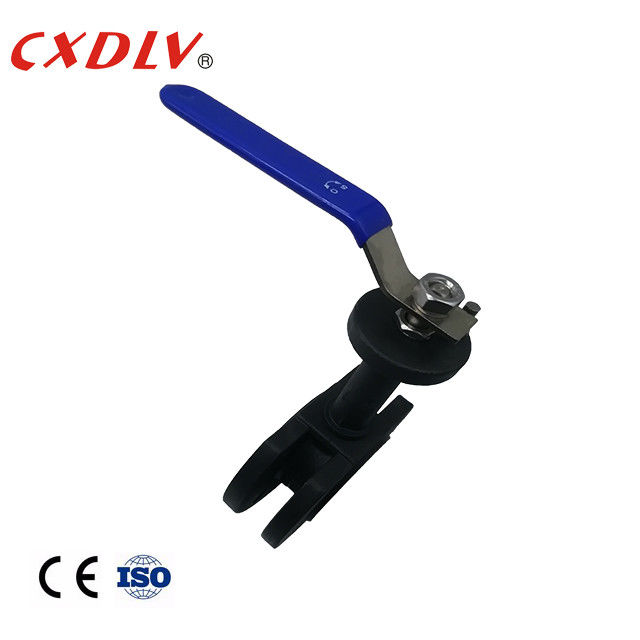

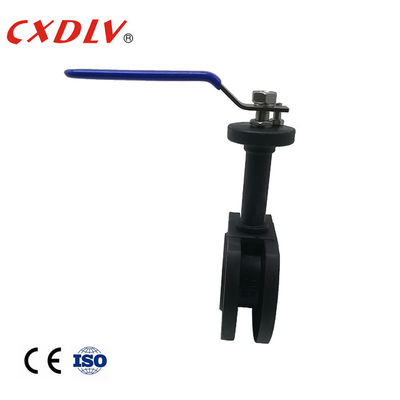

PPL Seat flangeou operação da alavanca da válvula de bola da extremidade com a haste prolongada
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | CXDLV |
| Certificação: | ISO&TS |
| Número do modelo: | Q71F |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1PC |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Caixas apropriadas da madeira compensada de acordo com a estrutura diferente das válvulas |
| Tempo de entrega: | 5~25 dias do trabalho |
| Termos de pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Habilidade da fonte: | 500pcs/Mon |
|
Informação detalhada |
|||
| Nome do produto: | Válvula de bola | Material da válvula: | CF8, CF8M, AÇO CARBONO |
|---|---|---|---|
| Pressão: | PN16/PN25/PN40 | Operação: | Alavanca do punho |
| Conexão: | Bolacha | Modelo: | Q71F |
| Destacar: | PPL Seat flangeou válvula de bola da extremidade,A haste estendida flangeou válvula de bola,Válvula de bola flangeada operação da alavanca |
||
Descrição de produto
1 operação flangeada PC PPL Seat da alavanca da válvula de bola da extremidade com a haste prolongada
Características gerais
Válvula de bola de Itália
Padrões aplicáveis:
- Projeto e fabricação: GB/T12237/1989
- Conexão: JB/T79
Escala do tamanho:
- DN15 ~ DN200
Pressão nominal:
- Contruction 1,6 ~ MPa 4,0
Limite da temperatura:
- °C 20 ~ °C 250
O tipo válvulas da bolacha de bola (ou chamou “Itália” tipo fino super válvulas de bola) é usado no equipamento do encanamento na condição de PN1.0~2.5MPa, trabalhando a temperatura de 29~180℃ (o anel de selagem é RPTFE) ou o 29~180℃ (o anel de selagem é Polyphenylene de PPL), para conseguir para eliminar ou para conectar o meio no encanamento. O meio aplicável, tal como a água, navio, óleo, ácido nítrico, ácido acético, carbamida, ou meio do oxidizability pode ser assunto aplicado ao material da válvula da diferença adotou.
| Unidade: milímetro | |||||
| Pressão | Tamanho | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
Aplicação
A válvula de bola da bolacha pode ser amplamente utilizada no petróleo, o produto químico, a metalurgia, a central elétrica, indústria clara e outros campos para ajustar ou eliminar automaticamente o óleo, a água, o gás e a polpa ou líquido fibroso.
Força
1. Funda para fora o projeto da haste da prova
2. Projeto reduzido do porto
3. estrutura simples, tamanho pequeno da válvula de bola da bolacha, peso leve.
4. Padrão da flange: GB
5. Vários materiais de selagem e opções do aço carbono
Modelo Selection
Válvula de bola da bolacha
| Modelo No | Pressão de funcionamento /Mpa |
Temperatura aplicável /℃ |
Meio aplicável |
| Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1,6 | Meio corrosivo de oxidação | |
| Q71F-25Ti | 2,5 | Meio corrosivo de oxidação |
