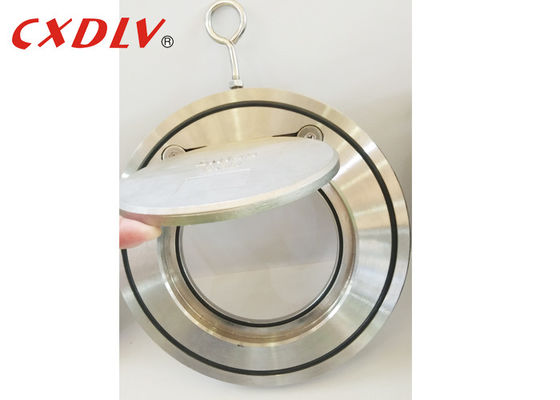

Escapamento zero macio da válvula de verificação do balanço da bolacha de CF8 NBR Seat
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | CXDLV |
| Certificação: | CE,ISO,TS |
| Número do modelo: | H74F |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1PC |
|---|---|
| Detalhes da embalagem: | Caixas apropriadas da madeira compensada de acordo com a estrutura das válvulas diferentes |
| Tempo de entrega: | 5~25 dias do trabalho |
| Termos de pagamento: | T/T, L/C, D/A, D/P, Western Union, MoneyGram |
| Habilidade da fonte: | 1000pcs pelo mês |
|
Informação detalhada |
|||
| Corpo: | CF8, CF8M, WCB… | Disco: | SS304, SS316 |
|---|---|---|---|
| Seat: | NBR, | Tamanho portuário: | DN40~DN600 |
| Temperatura de trabalho: | -20℃~+180℃ | padrão: | ANSI, ASME, API, RUÍDO, JIS, BS, GB |
| Pressão: | 150LB | Aplicação: | Água, óleo, gás… |
| Destacar: | Válvula de verificação do balanço da bolacha de NBR Seat,Válvula de verificação zero do balanço do escapamento,Válvula de verificação do balanço da bolacha CF8 |
||
Descrição de produto
Escapamento zero macio da válvula de verificação do balanço da bolacha de NBR Seat
Características da válvula de verificação
Única válvula de verificação do balanço da bolacha do disco
Padrões aplicáveis:
- Projeto e fabricação: ASTM B16.34
- Conexão da flange: ASTI16.5
- Teste e inspeção: API598
Escala do tamanho:
-1 1/2 " ~16"
Avaliação da pressão:
- ANSI 150LB, 300LB
- JIS 10K, 20K
Variação da temperatura:
- -20°C~180°C
| Material do corpo | Aço carbono | CF8 | CF8M |
| Disco da válvula | Aço carbono | SS304 | SS316 |
| Parafuso, arruela | SS304 | SS304 | SS316 |
| Parafuso de olho | Carbono chapeado Stee | Aço carbono chapeado | Aço chapeado de Catbon |
| Anel-O | NBR, EPDM | ||
| Temperatura de trabalho | -20℃~120℃ | -29℃~180℃ | -29℃~180℃ |
| Meio | Água, vapor, óleo, gás | ||
| Padrão | ANSI, RUÍDO, JIS, JB | ||
(PN16) única dimensão da válvula de verificação do balanço do disco
(Unidade: milímetro)
| DN | L | |||
| PN16 | PN25 | PN16 | PN25 | |
| 100 | 162 | 168 | 16 | 16 |
| 125 | 192 | 194 | 16 | 16 |
| 150 | 218 | 225 | 19 | 19 |
| 200 | 273 | 285 | 28 | 28 |
Vista geral da válvula de verificação
As válvulas de verificação são as válvulas cortadas automáticas que são de uso geral para impedir o recuo ou a drenagem em um sistema de tubulação. Aplicado frequentemente no lado da descarga das bombas, as válvulas de verificação impedem que o sistema drene se a bomba para e protege contra o recuo, que poderia prejudicar a bomba e/ou o outro equipamento.
A válvula de verificação do balanço tem um disco liso que gire ou balance aproximadamente um pino de dobradiça. São custados baixo, e tidos baixas características da perda principal quando inteiramente abertos. Mas devido ao curso e à inércia longos do disco, a válvula de verificação tradicional do balanço pode bater nas instalações verticais da tubulação. Estas válvulas consequentemente são equipadas às vezes com uma alavanca e um peso accessoryy. Podem segurar líquidos com os sólidos tais como águas residuais.
Características:
- Projeto econômico: Baixo peso e economias curtos do produto do comprimento de colocação no preço inicial, nas exigências de espaço, e na instalação quando comparado a de corpo inteiro, tipo válvulas do balanço de verificação.
- Perda principal mínima: A perda principal é minimizada fornecendo um trajeto curto, reto e virtualmente desobstruído do fluxo
- Fechamento rápido para reduzir o martelo de água: Shut off é conseguir através do totalmente automático, o disco ajudado mola que se fecha perto da velocidade de fluxo zero - o peso leve, canta o projeto do disco cria um desligamento positivo antes da reversão do fluxo que ajudas para manter impulsos a um mínimo
- Assentos macios resilientes: acoplou-se com superfícies de selagem feitas à máquina precisão ajuda a assegurar a uma bolha o selo apertado que cumpre ou excede exigências do teste do API 598
