Detalhes do produto:
Condições de Pagamento e Envio:
|
| Realçar: | Válvula de esfera DN50 flangeada,válvula de esfera de plataforma alta flangeada,válvula de esfera de gás italiana flangeada |
||
|---|---|---|---|

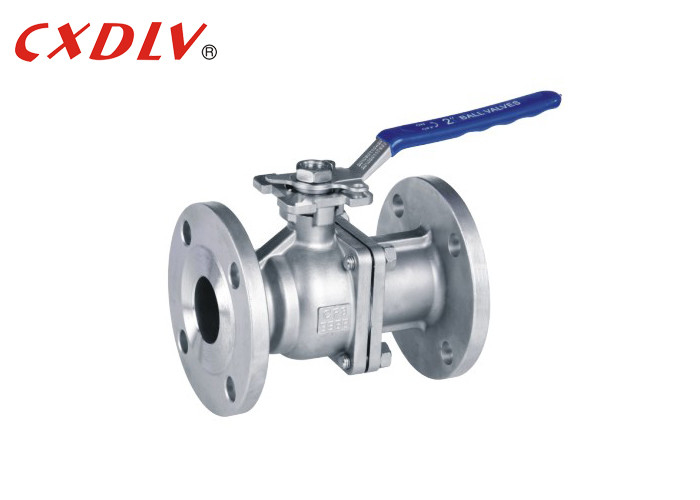

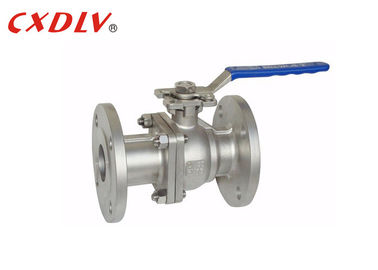

válvula de esfera
Padrões aplicáveis:
- Projeto e Fabricação:GB12237-89
- Conexão: JB/T79
- Teste à prova de fogo: API607 4th 1993
- Teste e Inspeção:GB/T13927-1992
Faixa de tamanho:
- DN15~DN200
Classificação de pressão:
-GB PN16 PN25 PN40
Faixa de temperatura:
- -20°C~185°C
Válvula de esfera, o membro de abertura e fechamento (esfera) é acionado pela haste da válvula e gira em torno do eixo da válvula de esfera.Também pode ser usado para regulação e controle de fluidos.A válvula de esfera em V com vedação rígida tem uma forte força de cisalhamento entre o núcleo em forma de V e a sede de metal da liga de metal duro soldada.É especialmente adequado para partículas microssólidas contendo fibras.Etc. A válvula de esfera multidirecional não só pode controlar com flexibilidade a confluência, divisão e comutação da direção do fluxo do meio, mas também pode fechar qualquer canal e conectar os outros dois canais.
| PN(MPa) | DN | eu | φE | φB | φC | T | f | N-φh | H | H1 | C | M | P | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Contacte-nos livremente | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 |
|||||||||||||||||
Aplicativo
A válvula de esfera é usada principalmente na tubulação para cortar, distribuir e alterar a direção do fluxo do meio.
Vantagem
1. O rolamento axial reduz o torque de fricção da haste da válvula, o que torna a haste da válvula suave e flexível para operação de longo prazo.
2. Função antiestática: uma mola é disposta entre a esfera, a haste da válvula e o corpo da válvula, e a eletricidade estática gerada durante o processo de comutação pode ser derivada.
3. Uma vez que o material como o politetrafluoretileno tem boa propriedade autolubrificante e a perda de fricção com a esfera é pequena, a vida útil da válvula de esfera pneumática é longa.
Seleção de modelo
Válvula de esfera flutuante de passagem completa 2 peças
| Padrão | ANSI | GB | JIS | DIN |
| Pressão | 150LB/300LB | PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| matrial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modelo | 1) Modelo de plataforma alta 2) Modelo de alça | |||
