Detalhes do produto:
Condições de Pagamento e Envio:
|
Material do corpo: | SS316/SS304/WCB | Tamanho: | DN15-200 |
---|---|---|---|
Padrão: | ANSI, ASME, API, RUÍDO, JIS, BS, GB | Conexão: | Extremidades da flange |
Certificado: | CE | ||
Realçar: | Válvula de esfera com flange de atuador pneumático,Válvula de esfera com flange Dn80,Válvula de esfera com flange de ação dupla |
Especificações

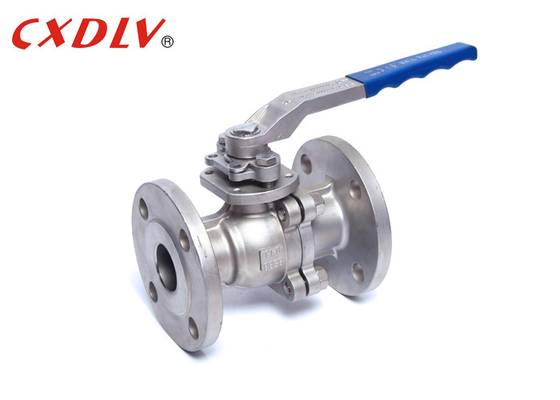

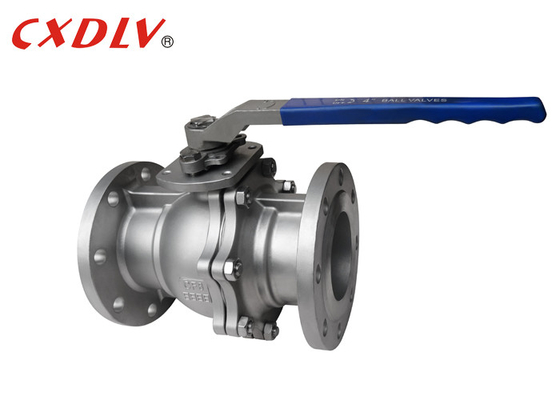

Válvula de esfera de plataforma alta
Padrões aplicáveis:
- Projeto e Fabricação:GB12237-89
- Conexão: JB/T79
- Teste à prova de fogo: API607 4th 1993
- Teste e Inspeção:GB/T13927-1992
Faixa de tamanho:
- DN15~DN200
Classificação de pressão:
-GB PN16 PN25 PN40
Faixa de temperatura:
- -20°C~185°C
Válvula de esfera, o membro de abertura e fechamento (esfera) é acionado pela haste da válvula e gira em torno do eixo da válvula de esfera.Também pode ser usado para regulação e controle de fluidos.A válvula de esfera multidirecional não apenas pode controlar de forma flexível a confluência, a divisão e a comutação da direção do fluxo do meio, mas também pode fechar qualquer canal e conectar os outros dois canais.
PN(MPa) | DN | eu | φE | φB | φC | T | f | N-φh | H | H1 | C | M | P | A1 | A2 | B1 | B2 |
1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | Contacte-nos livremente | ||||||||||||||||
80 | |||||||||||||||||
100 | |||||||||||||||||
125 | |||||||||||||||||
150 | |||||||||||||||||
200 |
Aplicativo
Válvulas de esfera são amplamente utilizadas em refino de petróleo, dutos de longa distância, química, papel, farmacêutica, conservação de água, energia elétrica, municipal, siderúrgica e outras indústrias.
Vantagem
1. Resistência de fluido pequena: a válvula de esfera pneumática é a menor da resistência de fluido de todas as classificações de válvulas, mesmo a válvula de esfera pneumática de diâmetro reduzido, sua resistência de fluido é bastante pequena.
2. A vedação da haste é confiável: Como a haste da válvula apenas gira e não se move para cima e para baixo, a vedação da haste da válvula não é fácil de quebrar e a capacidade de vedação aumenta com o aumento da pressão média.
3. O desempenho de vedação da sede da válvula é bom: o anel de vedação feito de material elástico como PTFE é fácil de vedar, e a capacidade de vedação da válvula de esfera pneumática aumenta com o aumento da pressão média.
Seleção de modelo
Válvula de esfera de alta pressão
Padrão | ANSI | GB | JIS | DIN |
Pressão | 150LB/300LB | PN16/PN25 | 10K/20K | PN16/PN25/PN40 |
matrial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modelo | 1) Modelo de plataforma alta 2) Modelo de alça |
