Detalhes do produto:
Condições de Pagamento e Envio:
|
Material do corpo: | SS316/SS304/WCB | Certificado: | ISO9001: CE 2008 |
---|---|---|---|
Médio: | Gás de óleo da água | Conexão: | Extremidades da flange |
Realçar: | válvula de esfera de aço inoxidável de extremidade de flange,válvula de esfera de extremidade de flange 150LB,válvula de esfera de flange com almofada de montagem |
Luz alta: |
válvula de esfera cf8m,válvula de esfera de aço inoxidável 1Valva de esferas de aço inoxidável de 50LB com almofada de montagem |
---|
Especificações

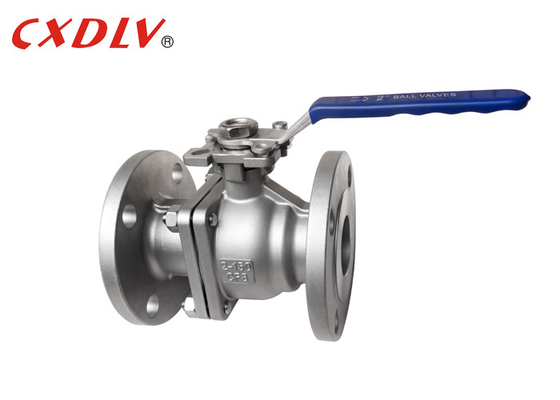

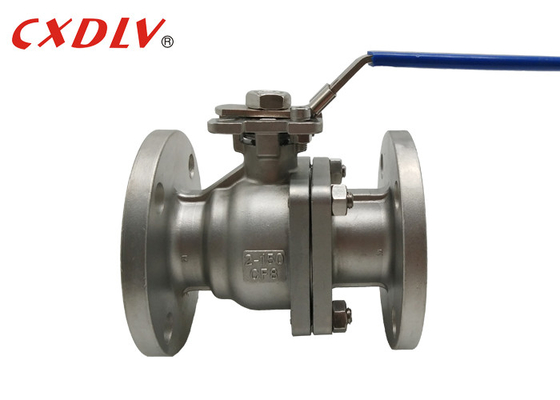

Válvula de esfera
Normas aplicáveis:
- Projeto e Fabricação: ASME B16. 34, API608
- Conexão: JIS B2212 ~ B213
- Teste e Inspecção: JIS B2003, API6D
- Dimensão cara a cara: JIS B2002
Faixa de tamanho:
- DN15 ~ DN200
Pressão nominal:
- JIS 10K 20K
Intervalo de temperatura:
- - 20 °C ~ 185 °C
A válvula de esfera de plataforma alta JIS adota a licença de projeto padrão japonesa e adota a flange padrão japonesa, o comprimento padrão da estrutura japonesa, o padrão padrão de material japonês,e o produto compatível JIS, norma nacional japonesa.
A estrutura da válvula de esfera de plataforma alta JIS pode ser instalada e instalada por qualquer fabricante.Este ajuste não requer a desmontagem do atuador, que protege eficazmente o desempenho de vedação.
Pressão | Tamanho | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4 a 15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4 a 15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4 a 19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4 a 19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4 a 19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4 a 19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | Contacte-nos livremente | |||||||||||||||||
80 | ||||||||||||||||||
100 | ||||||||||||||||||
125 | ||||||||||||||||||
150 | ||||||||||||||||||
200 |
Aplicação
Adequado para meios de trabalho gerais, como água, solvente, ácido e gás natural, mas também adequado para meios com condições de trabalho adversas, como oxigénio, peróxido de hidrogénio, metano e etileno,que são amplamente utilizados em várias indústrias.
Força da válvula de esferas
1Tecnologia avançada de fundição cerâmica, estrutura razoável e aparência bonita.
2O assento da válvula adota uma estrutura de vedação elástica, que economiza mão-de-obra, peso leve e bom desempenho de vedação.
3O caule da válvula adota uma estrutura de carga inferior de vedação inversa e o caule da válvula não voa devido à pressão interna, garantindo a segurança.
Seleção do modelo
2PC válvula de esfera flutuante de porta completa
Padrão | ANSI | GB | JIS | DIN |
Pressão | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Materiais | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modelo | 1) Modelo de plataforma alta 2) Modelo de manobra |
