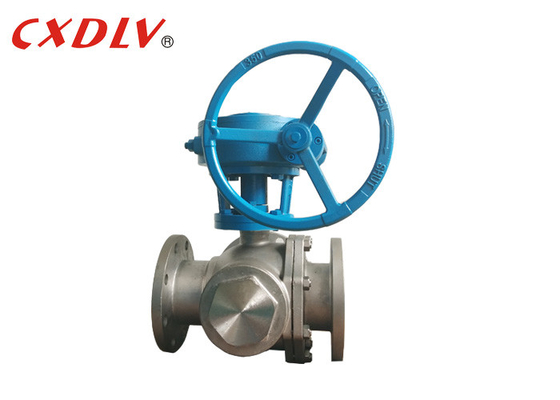

T Operação de engrenagem de porta válvula de esfera de 3 vias de aço inoxidável SS 150LBCF8 CF8M
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | CXDLV |
| Certificação: | CE&ISO |
| Número do modelo: | Q44 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Caixas apropriadas da madeira compensada de acordo com a estrutura diferente das válvulas |
| Tempo de entrega: | 5~25 dias do trabalho |
| Termos de pagamento: | T/T, Western Union, L/C, D/A, D/P, MoneyGram, Paypal |
| Habilidade da fonte: | 500pcs/Mon |
|
Informação detalhada |
|||
| Corpo: | CF8/CF8M/WCB/CF3/CF3M | Seat: | PTFE, RPTFE, POB |
|---|---|---|---|
| Tamanho da porta: | 15A-200A | Conexão: | Rf |
| Pressão: | 150LB-300LB | Operação: | Engrenagem de sem-fim |
| Padrão: | ANSI/ASME/API/DIN/JIS/GB | ||
| Destacar: | Função da válvula de esfera de engrenagem de 3 vias,150LBCF8 válvula de esferas com flange,SS válvula de esferas de flange de aço inoxidável |
||
Descrição de produto
Válvula de esfera de 3 vias de porta completa
Normas aplicáveis:
- Projeto e Fabricação: GB12237-89
- Conexão: JB/T79
- Teste à prova de fogo: API607 4o de 1993
- Ensaios e inspecções:GB/T13927-1992
Faixa de tamanho:
- DN15 ~ DN200
Pressão nominal:
- PN16 PN25 PN40
Intervalo de temperatura:
- -20°C~185°C
Válvula de esfera de três viasO tipo T permite que três tubos ortogonais se comuniquem entre si e cortem o terceiro canal para funcionar como uma divisão e fusão.O tipo de válvula de esfera de três vias L só pode conectar dois tubos que são ortogonais entre si, e não pode manter o terceiro tubo ligado uns aos outros ao mesmo tempo, apenas para distribuir.
| Pressão | Tamanho | L | L1 | D | D1 | D2 | Z-φd | ISO 5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4 a 14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4 a 14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4 a 14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4 a 18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4 a 18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4 a 18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4 a 18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8 a 18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8 a 18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8 a 18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8 a 23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12 a 23 | F14-F16 | 4-φ16 |
Vantagens da válvula de esferas
- Com a menor resistência ao caudal
- Pode realizar abertura e fechamento rápidos, e o tempo de abertura e fechamento de algumas estruturas é de apenas 0,05 ~ 0,1s, para que possa ser usado no sistema de automação do banco de teste.Abrir e fechar rapidamente a válvula quando estiver em funcionamento sem impacto.
- Em plena abertura e completa fechada, a bola e o assento da superfície de vedação e do isolamento do meio, de modo que a alta velocidade através do meio da válvula não causará a erosão da superfície de vedação.
- Estrutura compacta, peso leve, pode ser considerado para sistema de baixa temperatura para a estrutura de válvula mais razoável.
- Fabricados em diferentes tamanhos, proporcionando flexibilidade na selecção
- Fornecer um serviço seguro em condições de alta pressão e alta temperatura
- Em comparação com outras válvulas, elas são controladas com menos força.
Aplicações de válvulas de esferas
As válvulas de esferas são utilizadas para controlar o caudal e a pressão e desligadas para fluidos corrosivos, lodos, líquidos e gases normais.
São utilizados na indústria do petróleo e do gás natural, mas também encontram um lugar em muitos sectores industriais e no armazenamento de produtos químicos.
Perguntas frequentes
P: É uma empresa comercial ou fabricante?
R: Somos uma fábrica.
P: Quanto tempo é o seu prazo de entrega?
A: De acordo com a ordem, 7~60 dias.
P: Você fornece amostras? É grátis ou extra?
R: Sim, poderíamos oferecer a amostra gratuitamente, mas não pagar o custo de frete.
Q: Quais são os seus termos de pagamento?
A: Pagamento <=1000USD, 100% antecipadamente. Pagamento>=1000USD, 30% T/T antecipadamente, saldo antes do envio.
