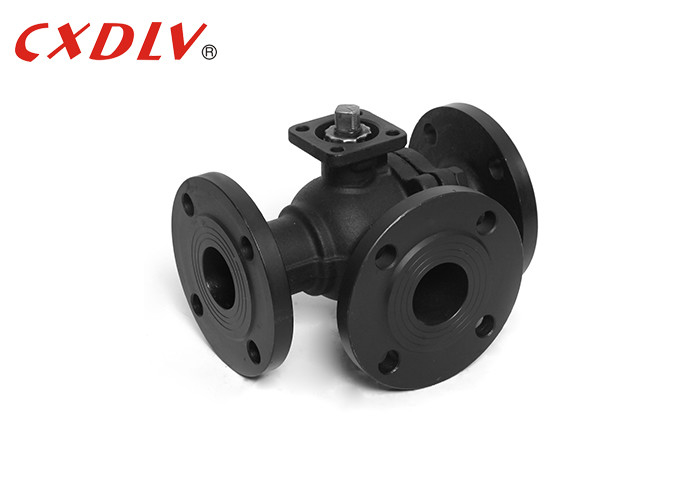

Valva de esferas de flange de 3 vias PN16 de aço fundido com ISO5211 TOP
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | CXDLV |
| Certificação: | CE&ISO |
| Número do modelo: | Q44F/Q45F |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 PC |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Caixas apropriadas da madeira compensada de acordo com a estrutura diferente das válvulas |
| Tempo de entrega: | 5~25 dias do trabalho |
| Termos de pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Habilidade da fonte: | 500pcs/Mon |
|
Informação detalhada |
|||
| Material do corpo: | CF8, CF8M, WCB, CF3, CF3M | Material de esferas: | CF8, CF8M |
|---|---|---|---|
| Material do assento: | PTFE | Modelo de porta: | L-Port, T-Port |
| Padrão: | GB/ANSI/JIS | Número do modelo: | Q44F-16P,Q45F-16C |
| Destacar: | ISO5211 Válvula de Esfera TOP,Valva de esferas de flange de 3 vias,PN16 válvula de esferas de aço fundido |
||
Descrição de produto
Valva de esferas de flange de 3 vias PN16 de aço fundido com ISO5211 TOP
Especificações
Valva de bola flutuante de fundição
Normas aplicáveis:
- Projeto e Fabricação: GB12237-89
- Conexão: JB/T79
- Teste à prova de fogo: API607 4o de 1993
- Ensaios e inspecções:GB/T13927-1992
Faixa de tamanho:
- DN15 ~ DN200
Pressão nominal:
- PN16 PN25 PN40
Intervalo de temperatura:
- -20°C~185°C
Válvula de esfera de três viasO tipo T permite que três tubos ortogonais se comuniquem entre si e cortem o terceiro canal para funcionar como uma divisão e fusão.
O tipo de válvula de esfera de três vias L só pode ligar dois tubos que são ortogonais entre si, e não pode manter o terceiro tubo ligado uns aos outros ao mesmo tempo, apenas para distribuir.é utilizado para desconectar ambas as entradas de uma saída ou pode ligar uma de duas entradas a uma saída.Outros tipos de válvulas de 3 portas podem ser concebidos para outros esquemas e posições possíveis de direção de fluxo.
| Pressão | Tamanho | L | L1 | D | D1 | D2 | Z-φd | ISO 5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4 a 14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4 a 14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4 a 14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4 a 18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4 a 18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4 a 18 | F7-F10 | 4-φ10 |
Aplicação
A válvula é usada principalmente em abastecimento de água circulante industrial e drenagem, abastecimento de água urbana e drenagem, edifícios de alto nível e hotéis de saída de água pressurizada da bomba,Usado para reduzir a água e eliminar o martelo de água destrutivo , garantem a operação segura da rede de tubulações, concebidos para ter plenamente em conta as exigências ambientais, sem vibrações, sem ruído, funcionamento sem problemas,Residencial silencioso e tem funções de economia de energia.
Porque escolheu-nos?
1A resistência do fluido é baixa e o coeficiente de resistência é igual ao comprimento do tubo.
2A estrutura é simples, pequena e leve.
3É compacto e confiável, e tem boas propriedades de vedação.
4A operação é conveniente, a abertura e o fechamento são rápidos e a rotação é de 90° de abertura total para fechamento total, o que é conveniente para o controlo a longa distância.
5A manutenção é conveniente, a válvula de esferas tem uma estrutura simples, e o anel de vedação é geralmente móvel, e a desmontagem e substituição são relativamente convenientes.
6Quando totalmente aberta ou completamente fechada, a superfície de vedação da bola e do assento da válvula é isolada do meio e o meio não causa erosão da superfície de vedação da válvula.
7Pode ser aplicada numa ampla gama de aplicações, desde pequenas até a alguns milímetros, até a alguns metros, de alto vácuo a alta pressão.
