| MOQ: | 1 PC |
| preço: | negotiation |
| embalagem padrão: | Caixas apropriadas da madeira compensada de acordo com a estrutura diferente das válvulas |
| Período de entrega: | 5~25 dias do trabalho |
| método de pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacidade de abastecimento: | 500pcs/Mon |

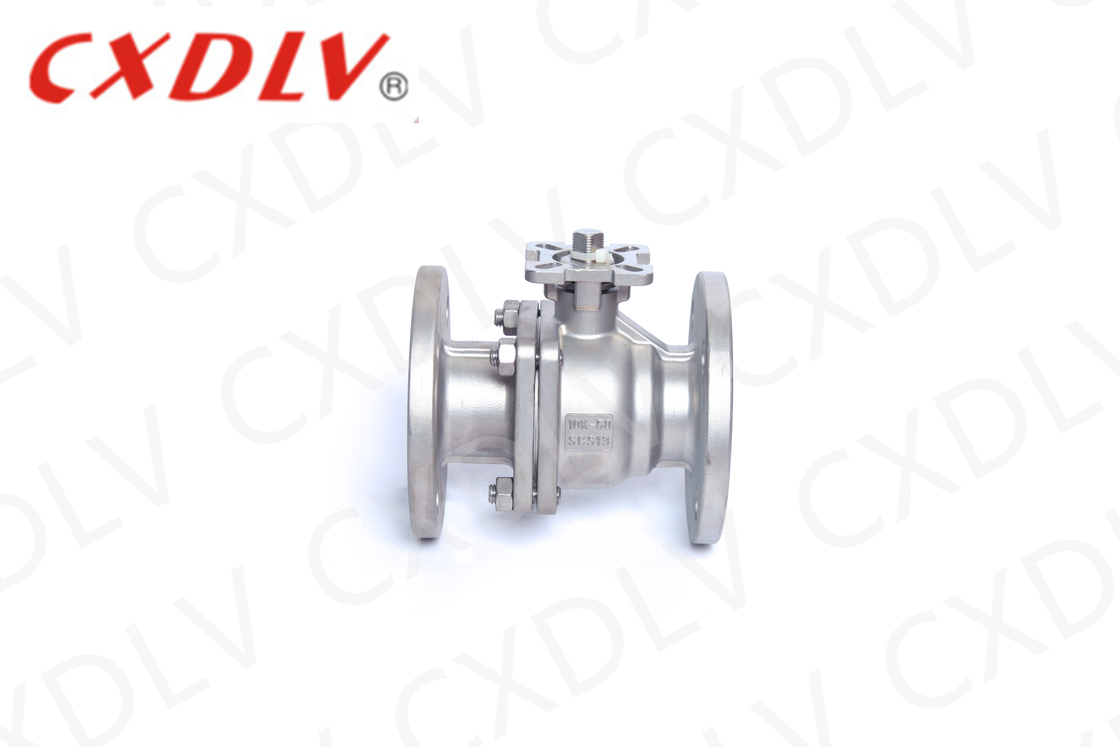

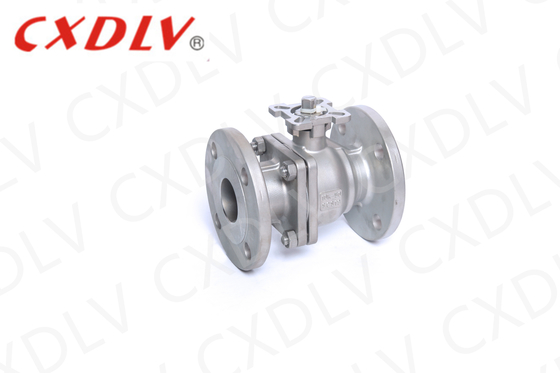

Motor elétrico de montagem direta SS válvula de esfera Tipo de flange Tamanho nominal DN50 ~ DN200
Especificações
Válvula de esfera
Normas aplicáveis:
- Projeto e Fabricação: GB12237-89
- Conexão: JB/T79
- Teste à prova de fogo: API607 4o de 1993
- Ensaios e inspecções:GB/T13927-1992
Faixa de tamanho:
- DN15 a DN200
Pressão nominal:
- GB PN16 PN25 PN40
Intervalo de temperatura:
- -20°C~185°C
A válvula de esfera, o membro de abertura e fechamento (esfera) é impulsionado pelo caule da válvula e gira em torno do eixo da válvula de esfera.A válvula de bola em V com vedação dura tem uma forte força de cisalhamento entre o núcleo em forma de V e o assento metálico da liga de carburo soldado duroÉ especialmente adequado para partículas micro-sólidas contendo fibras, etc. A válvula de esferas multi-direcional não só pode controlar flexivelmente a confluência, divisão,e mudança de direção do fluxo do meio, mas também pode fechar qualquer canal e conectar os outros dois canais.
| PN ((Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4 a 14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4 a 14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4 a 14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4 a 18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4 a 18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4 a 18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Contacte-nos livremente | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
Aplicação
A válvula de esfera é utilizada principalmente na tubulação para cortar, distribuir e alterar a direção do fluxo do meio.
Vantagem
1O rolamento de empuxo reduz o binário de atrito da haste da válvula, o que torna a haste da válvula lisa e flexível para a operação a longo prazo.
2Função anti-estática: uma mola é colocada entre a bola, a haste da válvula e o corpo da válvula, e a eletricidade estática gerada durante o processo de comutação pode ser derivada.
3Uma vez que o material como o politetrafluoroetileno tem boas propriedades de auto lubrificação e a perda de atrito com a esfera é pequena, a vida útil da válvula de esfera pneumática é longa.
Seleção do modelo
2PC válvula de esfera flutuante de porta completa
| Padrão | ANSI | GB | JIS | DIN |
| Pressão | 150LB/300LB | PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Materiais | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modelo | 1) Modelo de plataforma alta 2) Modelo de manobra | |||
