| MOQ: | 1 PC |
| preço: | Negotiation |
| embalagem padrão: | Caixas apropriadas da madeira compensada de acordo com a estrutura diferente das válvulas |
| Período de entrega: | 5~25 dias do trabalho |
| método de pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacidade de abastecimento: | 500pcs/Mon |

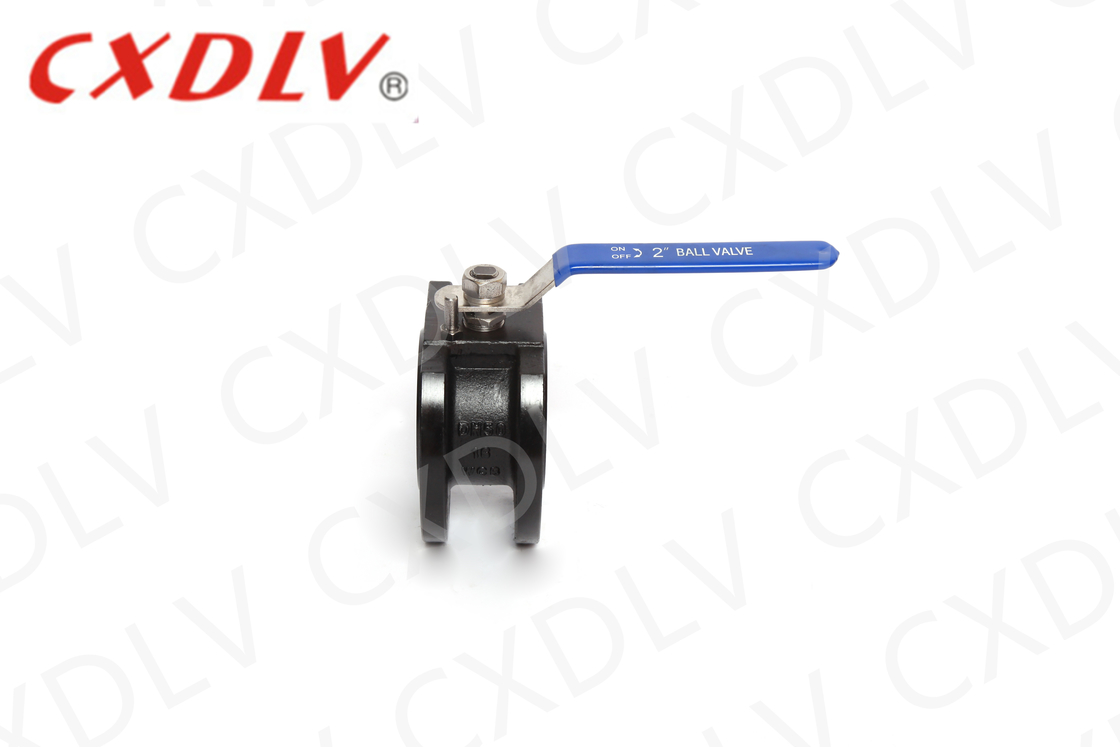

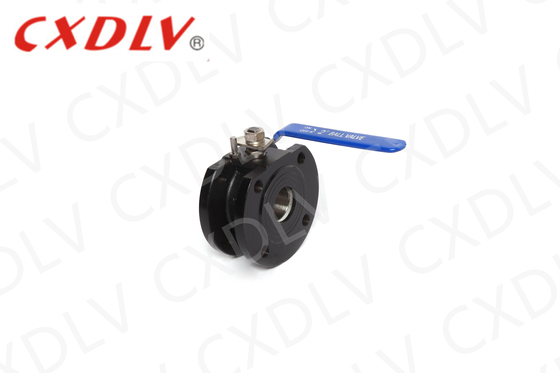

WCB Wafer de aço carbono válvula de bola de flange fina com alça de aço inoxidável
Características do produto
1 PC válvula de bola de wafer
Normas aplicáveis:
- Projeto e Fabricação: GB / T12237 / 1989
- Ligação: JB / T79.
- Teste de ignição: GB / T13927 - 1992
Faixa de tamanho:
- DN15 ~ DN200
Pressão nominal:
- 1,6 ~ 4,0 MPa
Intervalo de temperatura:
- 20 °C ~ 350 °C
A válvula de esfera Wafer é uma nova geração de válvula de esfera de distância de flange ultra curta desenvolvida através da introdução de tecnologia italiana para design localizado.De forma de V ou de OO produto tem as características de estrutura compacta, pequeno tamanho, peso leve e instalação conveniente.
| Unidade: mm | |||||
| Pressão | Tamanho | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Aplicação
A válvula de bola de wafer pode ser amplamente usada em petróleo, química, metalurgia, usina de energia, indústria leve e outros campos para ajustar ou cortar automaticamente óleo, água, gás e celulose ou fluido fibroso.
Força
1O desenho único do excêntrico permite a transmissão sem atrito entre as superfícies de vedação, o que prolonga a vida útil da válvula.
2O banco elástico gerado pelo binário.
3A engenhosa concepção da cunha permite que a válvula tenha uma função de vedação automática cada vez mais apertada, com compensação e vazamento zero entre as superfícies de vedação.
4Pequeno, leve e fácil de instalar.
5Os dispositivos pneumáticos e elétricos podem ser configurados de acordo com os requisitos do utilizador para satisfazer as necessidades de controlo remoto e controlo de programa.
6O material do assento de substituição pode ser aplicado a uma variedade de meios.
Seleção do modelo
Válvula de esfera de wafer
| Número do modelo | Pressão de trabalho /Mpa |
Temperatura aplicável /°C |
Média aplicável |
| Q71F-16P | 1.6 | PTFE≤ 150 PPL ≤ 250 |
Nitrogénio |
| Q71F-25P | 2.5 | Nitrogénio | |
| Q71F-16Ti | 1.6 | Meio corrosivo oxidante | |
| Q71F-25Ti | 2.5 | Meio corrosivo oxidante |
Vídeo
Vídeo
Vídeo
|
|
