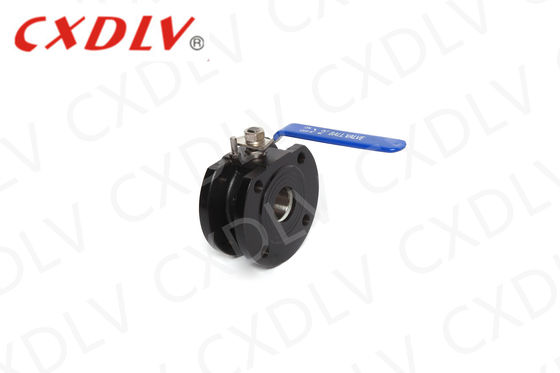

Válvula de esferas de wafer de aço carbono WCB com assento PPL e tamanho DN50 para controle de gás de óleo e água
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | CXDLV |
| Certificação: | CE&ISO |
| Número do modelo: | Q71F |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 PC |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Caixas apropriadas da madeira compensada de acordo com a estrutura diferente das válvulas |
| Tempo de entrega: | 5~25 dias do trabalho |
| Termos de pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Habilidade da fonte: | 500pcs/Mon |
|
Informação detalhada |
|||
| Material da válvula: | CBC | Assento: | PPL |
|---|---|---|---|
| Embalagem: | grafite flexível | Conexão: | WAFER |
| Tamanho: | DN50 | Modelo: | Q71F |
| Destacar: | Válvula de esfera flangeada tipo wafer,válvula de esferas de flange regulavel,válvula de flanges de pasta de gás |
||
Descrição de produto
Ajuste ou elimine a polpa ou o fibro do gás da água do óleo com a válvula de bola flangeada bolacha

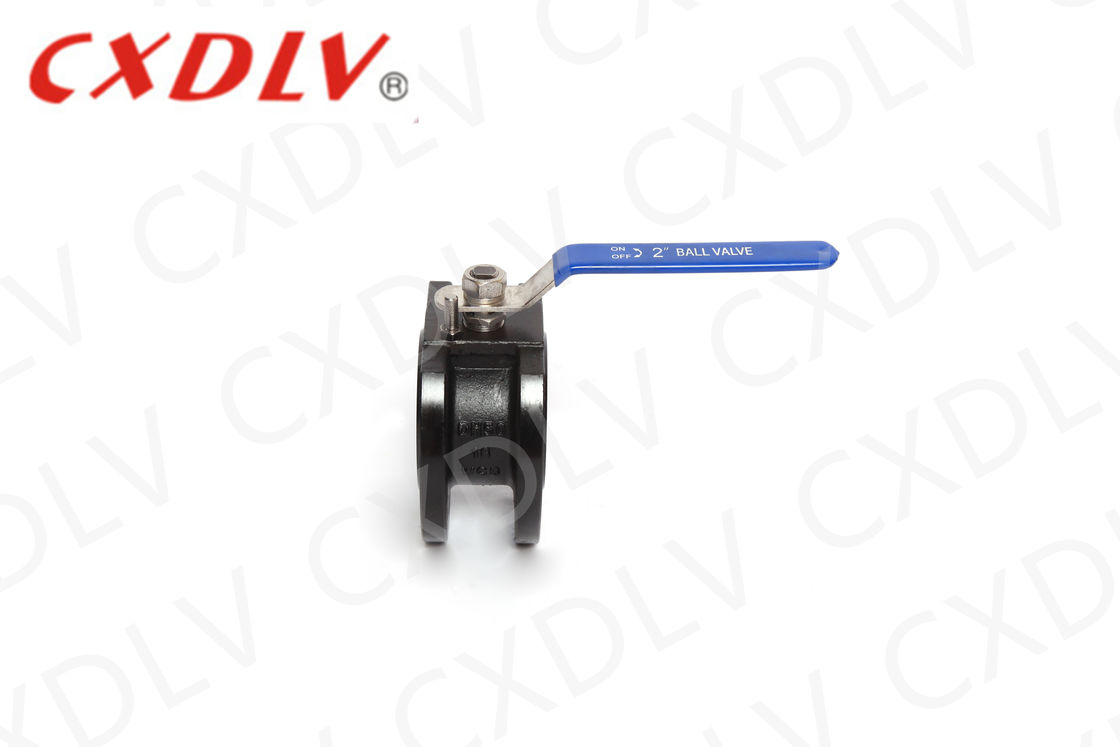

Válvula de esfera flangeada fina de wafer de aço carbono WCB com alça de aço inoxidável
Recursos do produto
Válvula de esfera wafer 1 unidade
Padrões Aplicáveis:
- Projeto e fabricação: GB/T12237/1989
- Conexão: JB/T79
- Teste à prova de fogo: GB/T13927-1992
Faixa de tamanho:DN15~DN200
Pressão Nominal:1,6 ~ 4,0MPa
Faixa de temperatura:-20°C ~ 350°C
A válvula esférica Wafer é uma nova geração de válvula esférica com distância de flange ultracurta desenvolvida com a introdução da tecnologia italiana para design localizado. A forma do canal esférico é retangular, em forma de V e em forma de O. O produto possui características de estrutura compacta, tamanho pequeno, peso leve e instalação conveniente.
Unidade: mm
| Pressão | Tamanho | eu | D | D1 | D2 |
|---|---|---|---|---|---|
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 |
Aplicativo
A válvula esférica wafer pode ser amplamente utilizada em petróleo, química, metalurgia, usina de energia, indústria leve e outros campos para ajustar ou cortar automaticamente óleo, água, gás e celulose ou fluido fibroso.
Força
- O design exclusivo do excêntrico permite a transmissão sem atrito entre as superfícies de vedação, o que prolonga a vida útil da válvula.
- O assento elástico gerado pelo torque.
- O design engenhoso da cunha faz com que a válvula tenha uma função de vedação automática cada vez mais apertada, com vazamento compensatório e zero entre as superfícies de vedação.
- Tamanho pequeno, peso leve e fácil de instalar.
- Dispositivos pneumáticos e elétricos podem ser configurados de acordo com as necessidades do usuário para atender às necessidades de controle remoto e controle de programa.
- O material de substituição da sede pode ser aplicado a uma variedade de mídias.
Seleção de modelo
Válvula de esfera wafer
| Modelo não | Pressão de trabalho/MPa | Temperatura aplicável/℃ | Meio aplicável |
|---|---|---|---|
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 | Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1.6 | Meio Corrosivo Oxidante | |
| Q71F-25Ti | 2,5 | Meio Corrosivo Oxidante |
