| MOQ: | 1 PC |
| preço: | Negociável |
| embalagem padrão: | Caixas apropriadas da madeira compensada de acordo com a estrutura diferente das válvulas |
| Período de entrega: | 5~25 dias do trabalho |
| método de pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacidade de abastecimento: | 500pcs/Mon |

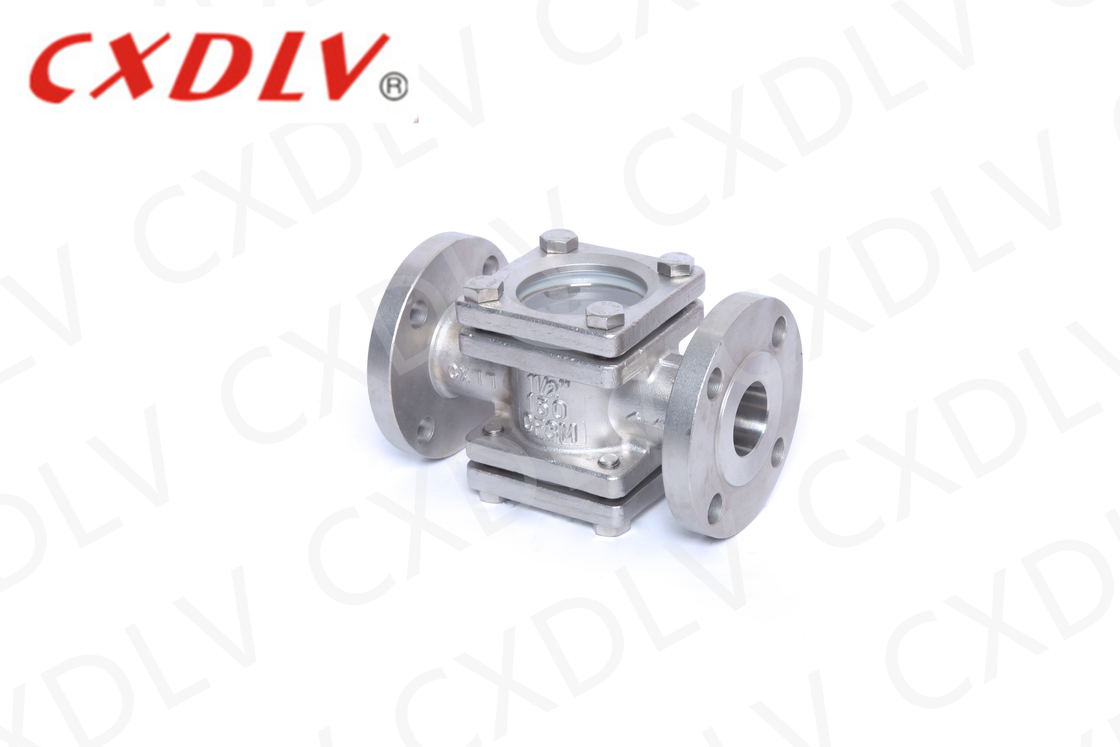

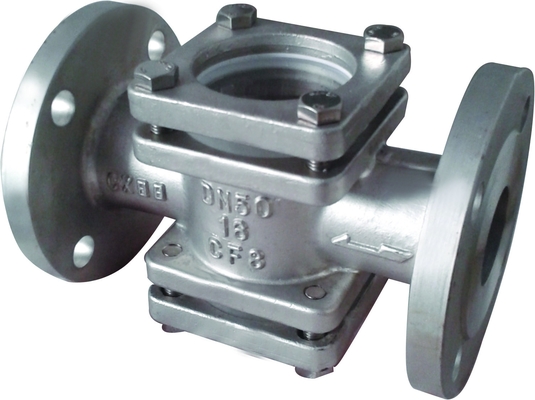

PN40 vidro de visão de alta pressão de dupla flange de aço inoxidável CF8
Características do produto
Vidros de visão
Normas aplicáveis:
- Projeto e Fabricação: ASTM B16.34
- Conexão de flange: ASTI16.5
- Ensaios e inspecções: API598
Faixa de tamanho:
- DN15 a DN150
Pressão nominal:
- GB PN16
Intervalo de temperatura:
- -20°C~185°C
Os indicadores de fluxo fornecem uma visão visual de tubulações ou recipientes selados, permitindo ao utilizador ver imediatamente se o fluxo está a ocorrer e observar a cor, o volume e a condição do fluxo.
A nossa gama de indicadores de fluxo vem com uma escolha de aço inoxidável, aço carbono e corpos de metal de arma,adequado para aplicações industriais com temperaturas de trabalho até 250oC e pressões de trabalho até 16 bar para a gama padrão e 40 bar para a gama de alta pressão.
Dados técnicos
| DN | H | L | D | D1 | D2 | Z-φd | b | W | φ | E |
| 15 | 72 | 130 | 89 | 60.5 | 35 | 4 a 16 | 11.5 | 60 × 60 | 50 | 10 |
| 20 | 82 | 150 | 98 | 70 | 43 | 4 a 16 | 12 | 72×72 | 60 | 10 |
| 25 | 92 | 160 | 108 | 79.5 | 51 | 4 a 16 | 13 | 80×80 | 65 | 12 |
| 32 | 105 | 180 | 117 | 89 | 64 | 4 a 16 | 14 | 90×90 | 75 | 12 |
| 40 | 115 | 200 | 127 | 98.5 | 73 | 4 a 16 | 15 | 100 × 100 | 85 | 12 |
| 50 | 140 | 230 | 152 | 120.5 | 92 | 4 a 19 | 16 | 110 × 110 | 95 | 15 |
Notas
Tenha em conta que, contrariamente à crença comum, todos os vidros visuais estão sujeitos a desgaste. As lentes e as juntas de vedação devem ser substituídas periodicamente antes que haja sinais óbvios de degradação.Recomendamos, portanto, que verifique regularmente o vidro e que encomende sempre vidro sobressalente e vedações com o vidro..
Aplicação
1Serviços públicos e energia
2Produtos farmacêuticos
3Alimentos e bebidas
4Biocombustíveis
5Tratamento e gestão das águas residuais
6E químico/petroquímico
Seleção do modelo
| Nome do produto | Indicador de vidro de visão de fluxo | |||
| Conexão | Flanco | Fios | ||
| Pressão | DIN/JIS/ANSI | 0.6Mpa | ||
| Materiais | 1) CF8/SS304 2) CF8M/SS316 3) Aço carbono | |||
Vídeo
Vídeo
Vídeo
|
|
