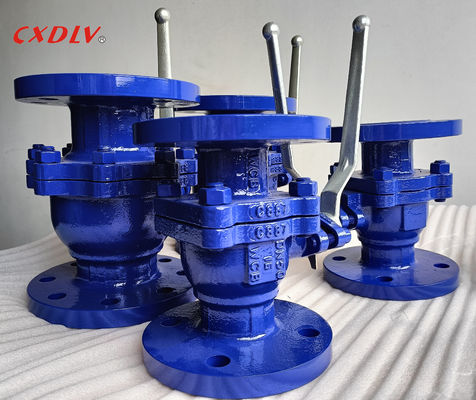

Válvula de esfera flangeada A216 Gr.WCB de 2 peças com alavanca PN16
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | CXDLV |
| Certificação: | CE&ISO |
| Número do modelo: | Q41F |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1pc |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Caixas apropriadas da madeira compensada de acordo com a estrutura diferente das válvulas |
| Tempo de entrega: | 5~25 dias do trabalho |
| Termos de pagamento: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Habilidade da fonte: | 500pcs/Mon |
|
Informação detalhada |
|||
| Operação: | Lidar | Material corporal: | CF8 CF8M WCB CF3 CF3M |
|---|---|---|---|
| Pressão: | PN16/PN25/PN40 | Tamanho: | DN15~DN200 |
| Estrutura: | Bola de flutuação | Conexão: | flange dobro |
| Médio: | Gás de óleo de água | ||
| Destacar: | Válvula de esfera flangeada A216 WCB,Válvula de esfera flangeada de 2 peças,Válvula de esfera flangeada PN16 com alavanca |
||
Descrição de produto
Válvula Esférica Flangeada A216 Gr.WCB de 2 Peças com Alavanca de Punho PN16
Especificações
Válvula Esférica Operada por Punho GB
Padrões Aplicáveis:
- Projeto e Fabricação: GB12237-89
- Conexão: JB/T79
- Teste de Resistência ao Fogo: API607 4ª 1993
- Teste e Inspeção: GB/T13927-1992
Faixa de Tamanhos:
- DN15~DN200
Classificação de Pressão:
- GB PN16
Faixa de Temperatura:
- -20°C~180°C
Uma válvula esférica é um tipo de válvula de quarto de volta que usa uma esfera oca, perfurada e giratória para controlar o fluxo através dela. Ela está aberta quando o orifício da esfera está alinhado com o fluxo e fechada quando é girada 90 graus pela alavanca da válvula. A alavanca fica plana em alinhamento com o fluxo quando aberta e perpendicular a ele quando fechada, facilitando a confirmação visual do status da válvula.
| Unidade: mm | |||||||
| Pressão | Tamanho | L | φE | φB | φC | T | f |
| PN16 | 15 | 115 | 95 | 65 | 45 | 16 | 2 |
| 20 | 120 | 105 | 75 | 58 | 18 | 2 | |
| 25 | 125 | 115 | 85 | 68 | 18 | 2 | |
| 32 | 130 | 140 | 100 | 78 | 18 | 2 | |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 | |
| 50 | 150 | 165 | 125 | 102 | 20 | 3 | |
Aplicação
Válvulas Esféricas são geralmente válvulas bidirecionais destinadas a aplicações liga-desliga usadas em várias indústrias diferentes. Algumas delas incluem água, óleo, gás, produtos químicos, farmacêuticos, mineração, só para citar alguns.
Por que escolher uma válvula esférica?
1. Desempenho antiestático: uma mola é disposta entre a esfera, a haste da válvula e o corpo da válvula, e a eletricidade estática gerada pelo processo de comutação pode ser derivada.
2. Como o material como o politetrafluoroetileno tem boa propriedade autolubrificante e a perda por atrito com o corpo esférico é pequena, a vida útil da válvula esférica pneumática é longa.
3. A resistência ao fluido é baixa, e a válvula esférica pneumática é aquela com a menor resistência ao fluido em todos os tipos de válvulas.
4. A vedação da haste da válvula é confiável. Como a haste da válvula só executa o mesmo movimento que o movimento de elevação, a vedação da gaxeta da haste da válvula não é fácil de ser danificada, e a capacidade de vedação aumenta à medida que a pressão do meio aumenta.
Seleção do Modelo
Válvula Esférica Flutuante de Porta Total de 2PC
| Padrão | ANSI | GB | JIS | DIN |
| Pressão | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Material | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modelo | 1) Modelo de Plataforma Alta 2) Modelo de Punho | |||
