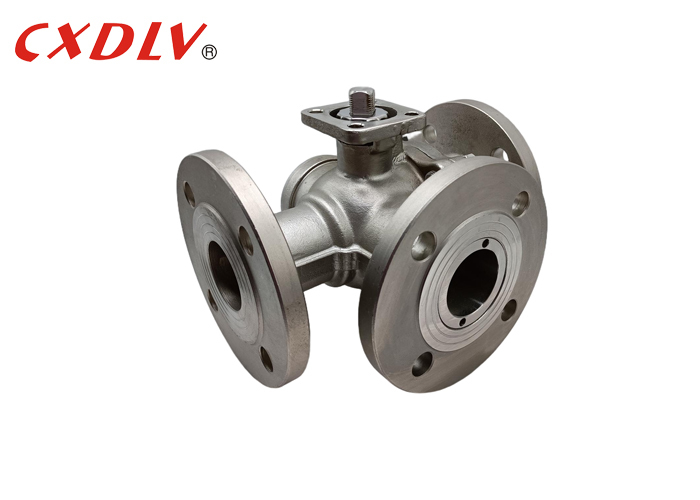

Valva de bola de desvio de 3 vias com portão completo
Detalhes do produto:
| Lugar de origem: | CHINA |
| Marca: | CXDLV |
| Certificação: | CE&ISO |
| Número do modelo: | Q45F |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1pc |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Casos adequados de madeira compensada de acordo com diferentes válvulas estrutura |
| Tempo de entrega: | 5 ~ 25 dias de trabalho |
| Termos de pagamento: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Habilidade da fonte: | 500pcs/seg |
|
Informação detalhada |
|||
| OPREAÇÃO: | Acionado | Material corporal: | WCB/CF8/CF8M/CF3M |
|---|---|---|---|
| Conexão: | Flange | Estrutura: | Válvula de esfera flutuante |
| Furo: | T-bore | Modelo no: | Q45F-16 |
| Material do assento: | Ptfe, ppl, Dakin Ptfe | ||
| Destacar: | Válvula de esferas de porta completa de caule nu,Válvula de esfera de desviador de extremidade de flange,Válvula de esfera do desviador |
||
Descrição de produto
Valva de bola de desvio de 3 vias com portão completo
Especificações
Válvula de esfera de 3 vias de porta completa
Normas aplicáveis:
- Projeto e Fabricação: GB12237-89
- Conexão:HG/T20592,GB/T9113
- Teste à prova de fogo: API607 4o de 1993
- Ensaios e inspecções:GB/T13927-1992
Faixa de tamanho:
- DN15 ~ DN200
Pressão nominal:
- PN16 PN25 PN40
Intervalo de temperatura:
- -20°C~185°C
Válvula de esfera de três viasO tipo T permite que três tubos ortogonais se comuniquem entre si e cortem o terceiro canal para funcionar como uma divisão e fusão.O tipo de válvula de esfera de três vias L só pode conectar dois tubos que são ortogonais uns aos outros, e não pode manter o terceiro tubo ligado uns aos outros ao mesmo tempo, apenas para distribuir.
| Pressão | Tamanho | L | L1 | D | D1 | D2 | Z-φd | ISO 5211 φD |
4-φW |
| PN16 | 32 | 200 | 100 | 140 | 100 | 78 | 4 a 18 | F5-F7 | 4-φ8 |
| 40 | 220 | 110 | 150 | 110 | 88 | 4 a 18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 165 | 125 | 102 | 4 a 18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 185 | 145 | 122 | 4 a 18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 200 | 160 | 138 | 8 a 18 | F10-F12 | 4-φ12 |
Aplicação
1. Refinarias
2Petroquímica
3Equipamento para processos químicos
4Aplicações de controlo de processos
5Aplicações de água e resíduos
6Aplicações de oleodutos
Características
1Manos de bloqueio que bloqueiam em 90 graus e intervalos de até 360 graus
2- Componentes fundidos de investimento de qualidade
3Dispositivos de aterragem antiestática
4. Configurações de montagem do actuador do tipo ISO
5Disponível em uma variedade de materiais especiais de assento
