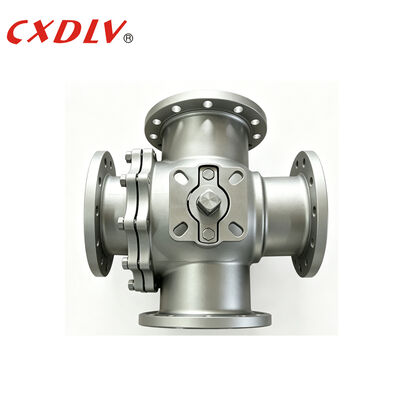

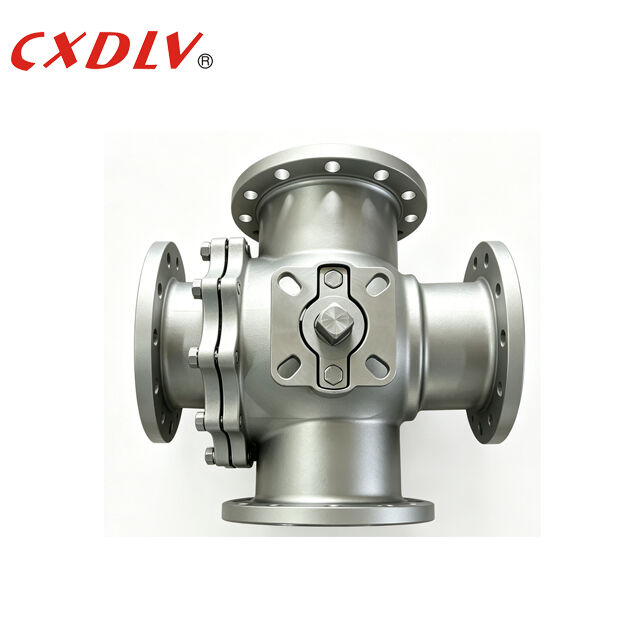

Válvula de esferas de ponta de 4 vias com flenagem de portão completo T-Bore PN16 com ISO5211 TOP
Detalhes do produto:
| Lugar de origem: | CHINA |
| Marca: | CXDLV |
| Certificação: | CE&ISO9001 |
| Número do modelo: | Q44F |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1pc |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Casos adequados de madeira compensada de acordo com diferentes válvulas estrutura |
| Tempo de entrega: | 5 ~ 25 dias de trabalho |
| Termos de pagamento: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Habilidade da fonte: | 500pcs/seg |
|
Informação detalhada |
|||
| Poder: | Operação acionada | Material do corpo: | CF8M/CF8/WCB |
|---|---|---|---|
| Conexão: | Flangeado | Estrutura: | Válvula de esfera flutuante |
| Modelo: | porta completa | Modelo não: | Q44F-16P |
| Destacar: | Válvula de desvio com ISO5211,Valva de desvio de três vias PN16,Válvula de desvio de três vias de porta completa |
||
Descrição de produto
- Projeto e Fabricação: GB12237-89
- Conexão: HG/T20592
- Teste e Inspeção: GB/T13927-1992
- DN15 ~ DN200
- PN16
- -20°C~185°C
A válvula de esfera de três vias está disponível nas versões T e L. O tipo T permite que três tubos ortogonais se comuniquem entre si e cortem o terceiro canal para funcionar como divisão e junção. O tipo de válvula de esfera de três vias L só pode conectar dois tubos que são ortogonais entre si, e não pode manter o terceiro tubo conectado ao mesmo tempo, apenas para distribuir.
| Pressão | Tamanho | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 |
Projetadas com três portas, as válvulas de 3 vias permitem o desvio e a mistura de caminhos de fluxo. Esta configuração é versátil para muitas aplicações, mas antes de comprar uma válvula de esfera de 3 vias, você deve verificar qual configuração de porta seria melhor para o seu sistema.
Existem dois tipos diferentes de configurações de válvulas de esfera de 3 vias. Elas são do tipo L ou do tipo T, que é determinado pela forma do furo na esfera. Cada uma tem suas próprias características que as tornam melhores do que a outra para usos específicos. Neste artigo, abordaremos as principais diferenças entre as válvulas de esfera de 3 vias tipo L e tipo T, o que deve ajudá-lo a tomar uma decisão mais informada ao procurar uma válvula para instalar em seu sistema.
- Refinarias
- Petroquímica
- Equipamentos de Processo Químico
- Aplicações de Controle de Processo
- Aplicações de Água e Esgoto
- Aplicações de Oleodutos
- Manípulos com trava que travam a 90 graus e em intervalos de até 360 graus
- Componentes de fundição de investimento de qualidade
- Dispositivos de aterramento antiestático
- Configurações de montagem de atuador tipo ISO
- Disponível em uma variedade de materiais de sede especiais
