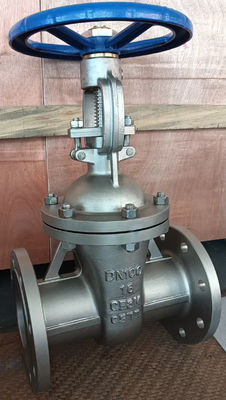

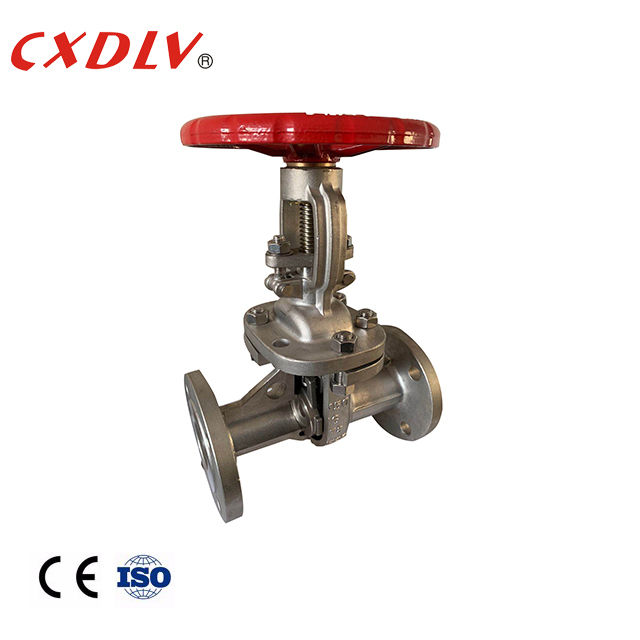

Válvula de porta de caule ascendente com flange flexível
Detalhes do produto:
| Lugar de origem: | CHINA |
| Marca: | CXDLV |
| Certificação: | CE&ISO |
| Número do modelo: | Z41W |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1pc |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Casos adequados de madeira compensada de acordo com diferentes válvulas estrutura |
| Tempo de entrega: | 5 ~ 25 dias de trabalho |
| Termos de pagamento: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Habilidade da fonte: | 500pcs/seg |
|
Informação detalhada |
|||
| Material corporal: | CF8, CF8M, CF3, CF3M, WCB | Padrão: | GB |
|---|---|---|---|
| Tamanho: | DN80 ~ DN100 | Temperatura: | -196 ° C ~ 650 ° C. |
| Cor: | Prata | Selo: | selo do metal |
Descrição de produto
Válvula de porta de caule ascendente com flange flexível
Especificações
Normas aplicáveis:
- DIMENSAÇÃO FACE TO FACE: GB/T 12221
- DIMENSAÇÃO DO FLAGÃO FINAL: GB/T 9113
- Desing: ANSI B16.34
- Teste: API598
Faixa de tamanho:
- DN50 a DN350
Pressão nominal:
- PN16~PN40
Intervalo de temperatura:
- -20°C~180°C
Aplicação
The Z41 National Standard Manual Flange Gate Valve is one of the most common on-off valves that utilizes the up and down work of the gate to connect (open) and shut off (fully close) the fluid medium in the pipeEstas válvulas são amplamente utilizadas como dispositivos de condicionamento e desligamento em tubulações como água da torneira, esgotos, construção, petróleo, químicos, alimentos, farmacêuticos, têxteis, energia elétrica,marinho, metalurgia e sistemas energéticos.
| DN | L | D | D1 | D2 | b-f | z-φd | H |
| 32 | 180 | 135 | 100 | 78 | 16-2. | 4 a 18 | 275 |
| 40 | 200 | 145 | 110 | 85 | 16-3. | 4 a 18 | 295 |
| 50 | 250 | 160 | 125 | 100 | 16-3. | 4 a 18 | 350 |
| 65 | 265 | 180 | 145 | 120 | 18-3. | 4 a 18 | 370 |
| 80 | 280 | 195 | 160 | 135 | 20-3. | 8 a 18 | 390 |
Características
1O meio pode fluir em qualquer direção em ambos os lados, o que é fácil de instalar.
2O comprimento da estrutura (a distância entre as duas faces terminais de ligação do invólucro) é pequeno.
3Forma simples, comprimento curto da estrutura, bom processo de fabrico e ampla gama de aplicações.
Seleção do modelo
Válvula de porta
| Padrão | ANSI | GB | JIS | DIN |
| Pressão | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Material da válvula | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Acionador | 1) Single Acting ((Retorno da Primavera) 2) Double Acting | |||
| Acessórios | 1) interruptor de limite 2) válvula de solenoide 3) filtro 4) posicionador 5) engrenagem de aquecimento | |||
