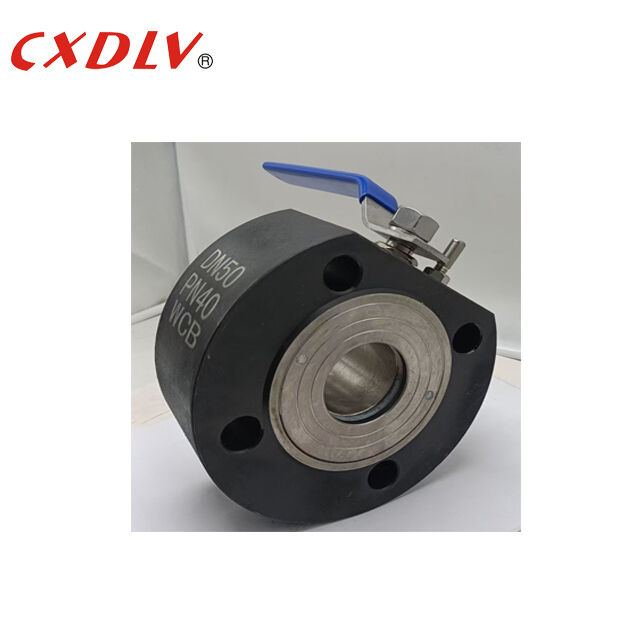

PN40 Wafer de alta pressão válvula de esferas flutuante PTFE com alavanca SS201
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | CXDLV |
| Certificação: | CE&ISO |
| Número do modelo: | Q71F |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Casos adequados de madeira compensada de acordo com diferentes válvulas estrutura |
| Tempo de entrega: | 5 ~ 25 dias de trabalho |
| Termos de pagamento: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Habilidade da fonte: | 500pcs/seg |
|
Informação detalhada |
|||
| Nome do produto: | 1pc válvula de esfera | Material da válvula: | A105N |
|---|---|---|---|
| Pressão: | PN40 | Operação: | Manivela alavanca |
| Conexão: | Wafer | Modelo: | Q71F |
| Destacar: | válvula de esferas de wafer de alta pressão,válvula de bola do assento do ptfe,Válvula de alavanca com manípulo em aço inoxidável |
||
Descrição de produto

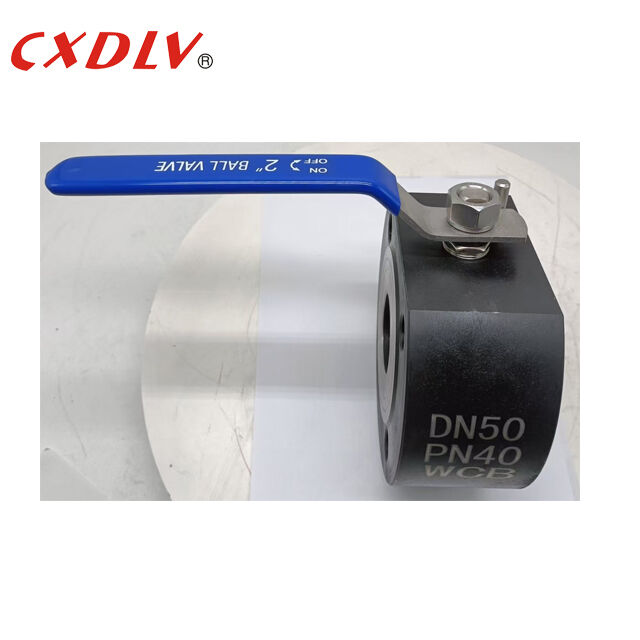

PN40 Wafer de alta pressão válvula de bola flutuante PTFE Seat com SS201 manobra alavanca
Características gerais
Itália válvula de esferas
Normas aplicáveis:
- Projeto e Fabricação: GB / T12237 / 1989
- Ligação: JB / T79.
- Teste de ignição: GB / T13927 - 1992
Faixa de tamanho:
- DN15 ~ DN200
Pressão nominal:
- Construção 1,6 ~ 4,0 MPa
Limite de temperatura:
- 20 °C ~ 200 °C
Flutuante
Porto completo
Válvulas de esferas de tipo wafer(ou chamadas de válvulas de esferas do tipo "Italy Super Thin") são utilizadas no equipamento de tubulação na condição de PN1,0~2,5 MPa,Temperatura de funcionamento de 29~180°C ((anel de vedação é RPTFE) ou 29~180°C ((anel de vedação é polifenileno PPL)O meio aplicável, tais como água, vapor, óleo, ácido nítrico, ácido acético, carbamida,ou meio de oxidabilidade pode ser aplicado sujeito ao material da válvula diferencial adotado.
| Unidade: mm | |||||
| Pressão | Tamanho | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
Aplicação
A válvula de bola de wafer pode ser amplamente usada em petróleo, química, metalurgia, usina de energia, indústria leve e outros campos para ajustar ou cortar automaticamente óleo, água, gás e celulose ou fluido fibroso.
Força
1Em comparação com as válvulas de esfera normais, as válvulas de esfera de tipo super fino têm a vantagem de curto comprimento de estrutura, peso leve, mais fácil de instalação e poupança de material, etc.e com excelente desempenho de isolamento térmico.
2. Utilizamos estrutura de vedação flexível para o anel de assento para alcançar os resultados de alto desempenho de vedação confiável e facilmente para operação aberta / próxima,e uma estrutura de proteção especial resistente ao fogo está instalada na válvula para manter o funcionamento das válvulas e o alto desempenho de vedação não afetados sob a condição de risco de incêndio por acidente.
3A estrutura antistática pode ser definida de acordo com a solicitação do cliente. Nós definimos uma placa de localização aberta / fechada de 90o com buraco, o cliente pode bloquear o local de acordo com a condição real para evitar uma operação errada.
Seleção do modelo
Válvula de esfera de wafer
| Número do modelo | Pressão de trabalho /Mpa |
Temperatura aplicável /°C |
Média aplicável |
| Q71F-16P | 1.6 | PTFE≤ 150 PPL≤200 |
Nitrogénio |
| Q71F-25P | 2.5 | Nitrogénio | |
| Q71F-16Ti | 1.6 | Meio corrosivo oxidante | |
| Q71F-25Ti | 2.5 | Meio corrosivo oxidante |
