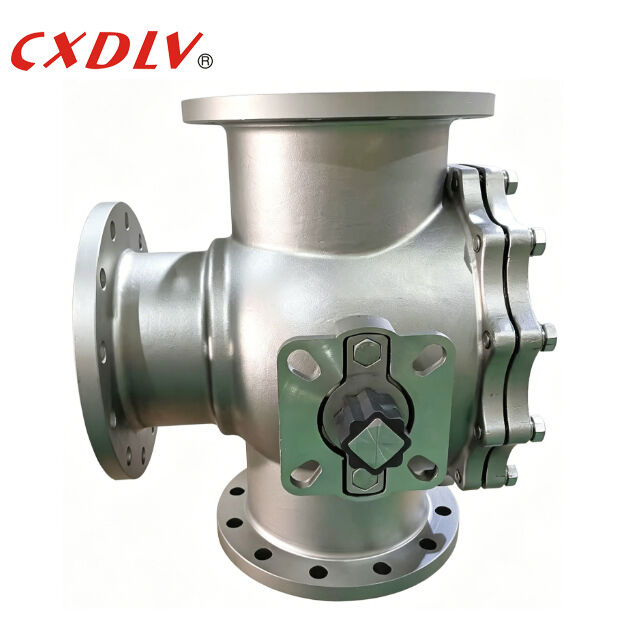

4 Way Flanged Connection Ball Valve PN16 RF Corpo de aço inoxidável PTFE Assento com ISO5211 Pad de montagem
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | CXDLV |
| Certificação: | CE&ISO |
| Número do modelo: | Q44F/Q45F |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Casos adequados de madeira compensada de acordo com diferentes válvulas estrutura |
| Tempo de entrega: | 5 ~ 25 dias de trabalho |
| Termos de pagamento: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Habilidade da fonte: | 500pcs/seg |
|
Informação detalhada |
|||
| Material do corpo: | CF8, CF8M, WCB, CF3, CF3M | Material da bola: | CF8, CF8M |
|---|---|---|---|
| Material do assento: | PTFE | Modelo de porta: | L-Port, T-Port |
| Padrão: | GB/ANSI/JIS | Modelo não: | Q44F-16P,Q45F-16C |
| Destacar: | Válvula de esferas de 4 vias PN16,válvula de esfera de aço inoxidável com assento em PTFE,ISO5211 válvula de esferas de plataforma de montagem |
||
Descrição de produto
Válvula de Esfera com Conexão Flangeada de 4 Vias PN16 RF Corpo de Aço Inoxidável Sede de PTFE Com Plataforma de Montagem ISO5211
Especificações
Válvula de Esfera Flutuante Fundida
Normas Aplicáveis:
- Projeto e Fabricação: GB12237-89
- Conexão: JB/T79
- Teste à Prova de Fogo: API607 4ª Edição 1993
- Teste e Inspeção: GB/T13927-1992
Faixa de Tamanho:
- DN15 ~ DN200
Classificação de Pressão:
- PN16 PN25 PN40
Faixa de Temperatura:
- -20°C~185°C
Válvula de Esfera de Três Vias está disponível nas versões T e L. O tipo T permite que três tubos ortogonais se comuniquem entre si e cortem o terceiro canal para funcionar como divisão e junção.
A válvula de esfera de três vias tipo L só pode conectar dois tubos que são ortogonais entre si, e não pode manter o terceiro tubo conectado ao mesmo tempo, apenas para distribuir. Ela é usada para desconectar ambas as entradas de uma saída ou pode conectar uma de duas entradas a uma saída. Outros tipos de válvulas de 3 vias podem ser projetados para outros esquemas e posições de direcionamento de fluxo possíveis.
| Pressão | Tamanho | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
Aplicação
A válvula é usada principalmente no fornecimento e drenagem de água circulante industrial, abastecimento e drenagem de água urbana, edifícios altos e hotéis de saída de água pressurizada da bomba, usada para cortar o refluxo de água e a eliminação do golpe de aríete destrutivo, garantindo a operação segura da rede de tubulação. Projetada para levar em consideração os requisitos ambientais, sem vibração, sem ruído, operação suave, garantindo que hotéis e residências sejam silenciosos e possuam funções de economia de energia.
Por que nos escolher?
1. A resistência ao fluxo é baixa, e o coeficiente de resistência é igual ao comprimento do tubo.
2. A estrutura é simples, de tamanho pequeno e peso leve.
3. É compacta e confiável, e possui boas propriedades de vedação. Também tem sido amplamente utilizada em sistemas de vácuo.
4. A operação é conveniente, a abertura e o fechamento são rápidos, e a rotação é de 90° da abertura total ao fechamento total, o que é conveniente para controle de longa distância.
5. A manutenção é conveniente, a válvula de esfera tem uma estrutura simples, e o anel de vedação é geralmente móvel, e a desmontagem e substituição são relativamente convenientes.
6. Quando totalmente aberta ou totalmente fechada, a superfície de vedação da esfera e da sede da válvula é isolada do meio, e o meio não causa erosão na superfície de vedação da válvula.
7. Ampla gama de aplicações, de pequenos a poucos milímetros, até alguns metros, de alto vácuo a alta pressão podem ser aplicadas.
