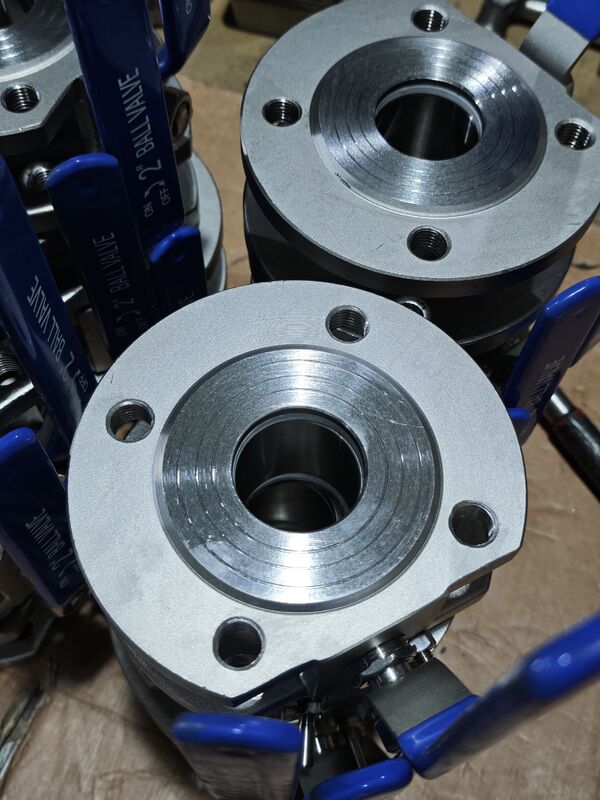

Válvula de esfera flangeada robusta projetada para gerenciamento de fluxo de óleo, água, gás e celulose em diversas indústrias Válvula de esfera italiana
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | CXDLV |
| Certificação: | CE&ISO |
| Número do modelo: | Q71F |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Casos adequados de madeira compensada de acordo com diferentes válvulas estrutura |
| Tempo de entrega: | 5 ~ 25 dias de trabalho |
| Termos de pagamento: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Habilidade da fonte: | 500pcs/seg |
|
Informação detalhada |
|||
| Material da válvula: | WCB | Assento: | PPL |
|---|---|---|---|
| Embalagem: | Grafite flexível | Conexão: | Bolacha |
| Tamanho: | DN50 | Modelo: | Q71F |
| Destacar: | Válvula de esfera de flanges para gás petrolífero,Válvula de esfera de flanges italiana,Válvula de esfera de fluxo de celulose industrial |
||
Descrição de produto
Ajustar ou cortar óleo, água, polpa de gás ou fibra com válvula de esferas de flange de wafer
WCB Wafer de aço carbono válvula de esfera de flange fina com alça de aço inoxidável
Características do produto
1 PC válvula de bola de wafer
Normas aplicáveis:
- Projeto e Fabricação: GB/T12237/1989
- Conexão: JB/T79
- Teste de ignição: GB/T13927-1992
Faixa de tamanho:DN15 ~ DN200
Pressão nominal:10,6 ~ 4,0 MPa
Intervalo de temperatura:-20°C ~ 350°C
A válvula de esfera Wafer é uma nova geração de válvula de esfera de distância de flange ultra curta desenvolvida através da introdução de tecnologia italiana para design localizado.De forma de V ou de OO produto tem as características de estrutura compacta, pequeno tamanho, peso leve e instalação conveniente.
Unidade: mm
| Pressão | Tamanho | L | D | D1 | D2! |
|---|---|---|---|---|---|
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 |
Aplicação
A válvula de bola de wafer pode ser amplamente usada em petróleo, química, metalurgia, usina de energia, indústria leve e outros campos para ajustar ou cortar automaticamente óleo, água, gás e celulose ou fluido fibroso.
Força
- O design único do excêntrico faz com que a transmissão sem atrito entre as superfícies de vedação, o que prolonga a vida útil da válvula.
- O assento elástico gerado pelo binário.
- O engenhoso projeto de cunha faz com que a válvula tenha uma função de vedação automática cada vez mais apertada, com compensação e vazamento zero entre as superfícies de vedação.
- Pequeno, leve e fácil de instalar.
- Os dispositivos pneumáticos e elétricos podem ser configurados de acordo com os requisitos do utilizador para satisfazer as necessidades de controlo remoto e controlo de programa.
- O material do assento de substituição pode ser aplicado a uma variedade de meios.
Seleção do modelo
Válvula de esfera de wafer
| Número do modelo | Pressão de trabalho / MPa | Temperatura aplicável /°C | Média aplicável |
|---|---|---|---|
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 | Nitrogénio |
| Q71F-25P | 2.5 | Nitrogénio | |
| Q71F-16Ti | 1.6 | Meio corrosivo oxidante | |
| Q71F-25Ti | 2.5 | Meio corrosivo oxidante |
