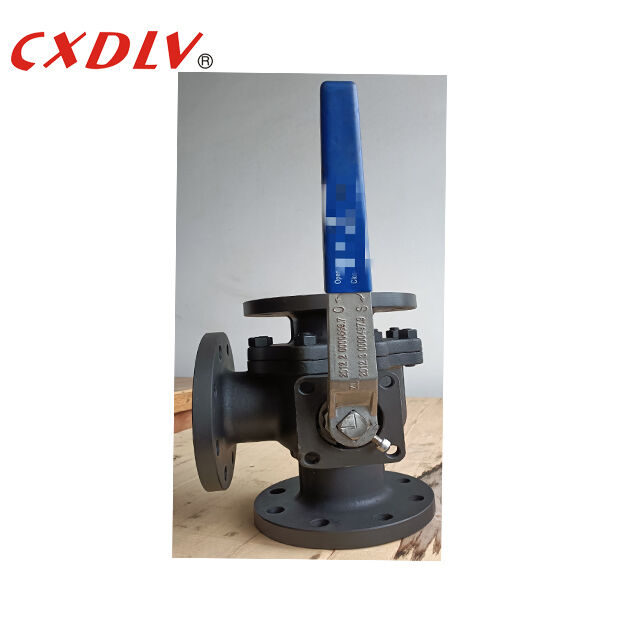

Válvula de esfera flangeada de porta L de aço carbono de 3 vias com almofada de montagem ISO5211 com conexão de alavanca de alça JIS10K
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | CXDLV |
| Certificação: | CE&ISO |
| Número do modelo: | Q45F-16P |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Casos adequados de madeira compensada de acordo com diferentes válvulas estrutura |
| Tempo de entrega: | 5 ~ 25 dias de trabalho |
| Termos de pagamento: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Habilidade da fonte: | 500pcs/seg |
|
Informação detalhada |
|||
| Material do corpo: | CF8, CF8M, WCB, CF3, CF3M | Material da bola: | CF8, CF8M, WCB |
|---|---|---|---|
| Material do assento: | Ptfe, ppl, Dakin Ptfe | Modelo de porta: | L Furo |
| Padrão: | GB/ANSI/JIS | Modelo não: | Q44F-JIS10K |
| Destacar: | Válvula de esfera flangeada de aço carbono,válvula de esfera de porta L de 3 vias,válvula de esfera de almofada de montagem ISO5211 |
||
Descrição de produto
Válvula de esfera flangeada de porta L de aço carbono de 3 vias com almofada de montagem ISO5211 com conexão de alavanca de alça JIS10K
Especificações
Válvula de esfera flutuante de fundição
Padrões Aplicáveis:
- Projeto e Fabricação:GB12237-89
Conexão: HG/T20592
- Teste à prova de fogo: API607 4º 1993
- Teste e inspeção:GB/T13927-1992
Faixa de tamanho:
-DN15 ~ DN200
Classificação de pressão:
-PN16 PN25 PN40 JIS10K ANSI150LB
Faixa de temperatura:
-20°C~185°C
Válvula de esfera de três viasestá disponível nas versões T e L. O tipo T permite que três tubos ortogonais se comuniquem entre si e cortem o terceiro canal para funcionar como divisão e fusão.
O tipo de válvula de esfera de três vias L só pode conectar dois tubos ortogonais entre si e não pode manter o terceiro tubo conectado entre si ao mesmo tempo, apenas para distribuir.é usado para desconectar ambas as entradas de uma saída ou pode conectar uma das duas entradas a uma saída. Outros tipos de válvulas de 3 portas podem ser projetados para outros possíveis esquemas e posições de direcionamento de fluxo.
| Pressão | Tamanho | eu | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
Aplicativo
A válvula é usada principalmente no abastecimento e drenagem de água circulante industrial, abastecimento e drenagem de água urbana, arranha-céus e hotéis de saída de água pressurizada da bomba, usada para reduzir a água e a eliminação de golpes de aríete destrutivos, garantindo a operação segura da rede de tubulação. Projetado para levar em consideração os requisitos ambientais, sem vibração, sem ruído, operação suave, garante que hotéis, residências sejam silenciosos e tenham funções de economia de energia.
Por que nos escolher?
1. A resistência do fluido é baixa e o coeficiente de resistência é igual ao comprimento do tubo.
2. A estrutura é simples, pequena em tamanho e leve.
3. É compacto e confiável e possui boas propriedades de vedação. Também tem sido amplamente utilizado em sistemas de vácuo.
4. A operação é conveniente, a abertura e o fechamento são rápidos e a rotação é de 90° da abertura total ao fechamento total, o que é conveniente para controle de longa distância.
5. A manutenção é conveniente, a válvula esférica tem uma estrutura simples e o anel de vedação é geralmente móvel e a desmontagem e substituição são relativamente convenientes.
6. Quando totalmente aberta ou totalmente fechada, a superfície de vedação da esfera e da sede da válvula é isolada do meio, e o meio não causa erosão da superfície de vedação da válvula.
7. Pode ser aplicada uma ampla gama de aplicações, de pequenas a alguns milímetros, até alguns metros, de alto vácuo a alta pressão.
