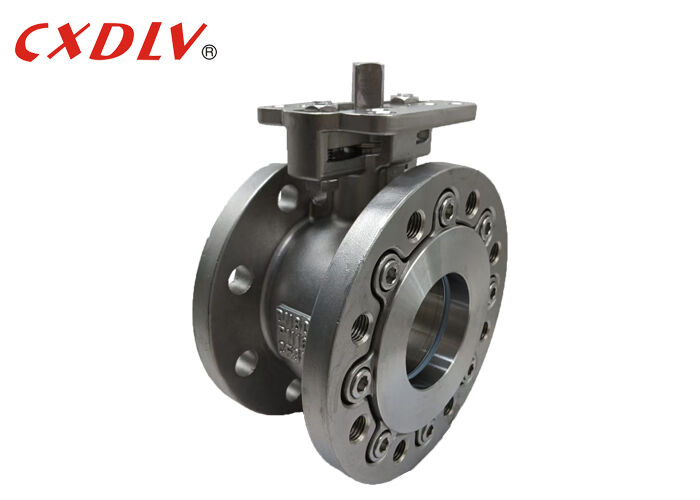

Válvula de bola de parede fina italiana com componentes de troca rápida - válvula de bola de aço inoxidável
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | CXDLV |
| Certificação: | CE&ISO |
| Número do modelo: | Q71F |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Casos adequados de madeira compensada de acordo com diferentes válvulas estrutura |
| Tempo de entrega: | 5 ~ 25 dias de trabalho |
| Termos de pagamento: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Habilidade da fonte: | 500pcs/seg |
|
Informação detalhada |
|||
| Nome do produto: | 1pc válvula de esfera | Material da válvula: | Material da válvula |
|---|---|---|---|
| Pressão: | PN16 | Operação: | Lidar |
| Conexão: | Bolacha | Modelo: | Q71F |
| Destacar: | Válvula de bola de wafer de parede fina italiana,válvula de esferas de aço inoxidável com câmbio rápido,de largura não superior a 50 mm |
||
Descrição de produto

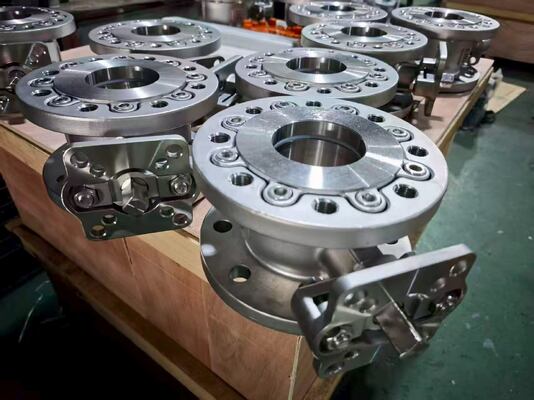

Válvula de esfera wafer italiana de parede fina com componentes de troca rápida - válvula de esfera de aço inoxidável
Recursos Gerais
Válvula de esfera italiana
Padrões Aplicáveis:
-Projeto e fabricação: GB/T12237/1989
- Conexão: JB/T79
- Teste à prova de fogo: GB/T13927 - 1992
Faixa de tamanho:
-DN15 ~ DN200
Pressão Nominal:
- Construção 1,6 ~ 4,0 MPa
Limite de temperatura:
- 20 °C ~ 350 °C
Válvulas de esfera tipo wafer(ou chamadas válvulas de esfera do tipo “Itália Super Fina”) são usadas no equipamento de tubulação na condição de PN1,0 ~ 2,5 MPa, temperatura de trabalho de 29 ~ 180 ℃ (o anel de vedação é RPTFE) ou 29 ~ 180 ℃ (o anel de vedação é PPL Polifenileno), para conseguir cortar ou conectar o meio na tubulação. O meio aplicável, como água, vaporizador, óleo, ácido nítrico, ácido acético, carbamida ou meio de oxidabilidade pode ser aplicado sujeito à diferença de material da válvula adotada.
| Unidade:mm | |||||
| Pressão | Tamanho | eu | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Aplicativo
A válvula esférica wafer pode ser amplamente utilizada em petróleo, química, metalurgia, usina de energia, indústria leve e outros campos para ajustar ou cortar automaticamente óleo, água, gás e celulose ou fluido fibroso.
Força
1. Design de haste à prova de explosão
2. Design de porta completo
3. Almofada de montagem direta ISO5211
4. Padrão de flange: GB
5. Vários materiais de vedação e opções de aço carbono
6. Estrutura da válvula de esfera wafer simples, tamanho pequeno e peso leve.
Seleção de modelo
Válvula de esfera wafer
| Modelo não | Pressão de Trabalho /Mpa |
Temperatura aplicável /℃ |
Meio aplicável |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1.6 | Meio Corrosivo Oxidante | |
| Q71F-25Ti | 2,5 | Meio Corrosivo Oxidante |
