DN65 PN16 Wafer Plaques Dual Check Valve CF8M de aço inoxidável
Detalhes do produto:
| Lugar de origem: | Zhejiang, China |
| Marca: | Xidelong |
| Certificação: | ISO 9001:2015, CE |
| Número do modelo: | DN65-PN16-WDCV |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 peça |
|---|---|
| Preço: | USD 50-200 / Piece |
| Detalhes da embalagem: | Caixa de madeira compensada de exportação com proteção interna de espuma |
| Tempo de entrega: | 7 a 15 dias úteis |
| Termos de pagamento: | T/T, L/C, PayPal, Western Union |
| Habilidade da fonte: | 5000 peças por mês |
|
Informação detalhada |
|||
| Tipo de válvula: | válvula de retenção de pastilha dupla | Diâmetro Nominal: | DN65 (2-1/2\") |
|---|---|---|---|
| Classificação de pressão: | PN16 | Material do corpo: | CF8M de aço inoxidável (316) |
| Material do disco: | CF8M de aço inoxidável (316) | Material do assento: | PTFE |
| Primavera: | Aço inoxidável 316 | Tipo de conexão: | Bolacha |
| Temperatura de trabalho: | -29°C a 200°C | Mídia aplicável: | Água, óleo, gás |
| Destacar: | válvula de retenção de duas placas de aço inoxidável,válvula de não retorno com molas,Válvula de retenção de wafer DN65 PN16 |
||
Descrição de produto

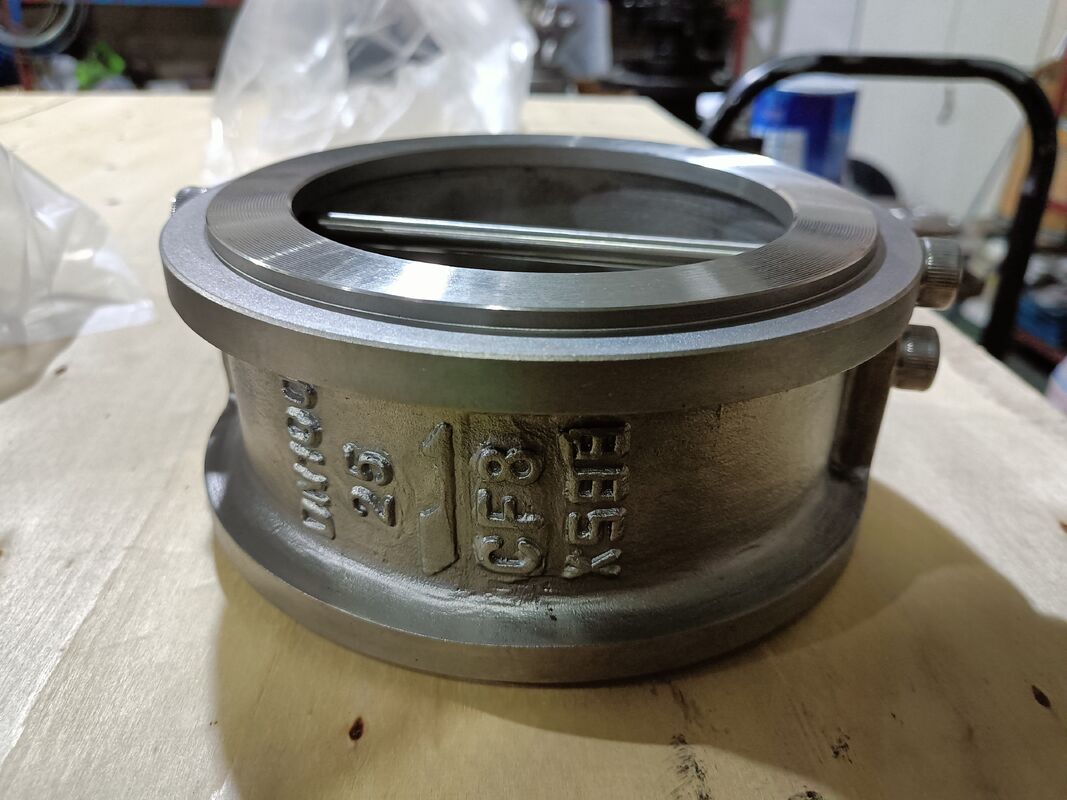

Válvula de retenção de placas duplas wafer DN65 PN16 - CF8M de aço inoxidável
OVálvula de retenção de placas duplas Xidelong DN65 PN16 Waferé uma válvula anti-retorno de alto desempenho projetada para prevenção confiável de refluxo em sistemas de tubulações industriais exigentes. Apresentando um corpo robusto em aço inoxidável CF8M (A351 Grau 316) e discos duplos com mola, esta válvula de retenção tipo wafer oferece excepcional resistência à corrosão, fechamento rápido e operação livre de manutenção em uma ampla gama de aplicações.
Principais recursos
| Recurso | Beneficiar |
|---|---|
| Design com mola de placa dupla | O mecanismo de mola de torção garante fechamento instantâneo e à prova de bolhas quando o fluxo inverte, evitando golpe de aríete e danos ao sistema |
| Corpo e discos em aço inoxidável CF8M | Resistência superior à corrosão e oxidação; adequado para meios agressivos, incluindo água do mar, produtos químicos e fluidos de alta temperatura de até 200°C |
| Configuração compacta de wafer | Dimensão face a face ultracurta (conforme API 594) economiza espaço de instalação e reduz o peso da tubulação; cabe entre flanges padrão sem suportes adicionais |
| Assento macio PTFE | Vedação estanque com baixa pressão diferencial; ampla compatibilidade química; sede substituível prolonga a vida útil da válvula |
| Vedação Bidirecional | Corte positivo em ambos os sentidos do fluxo; assento secundário de metal com metal à prova de fogo disponível mediante solicitação |
Especificações Técnicas
- Diâmetro nominal:DN65 (2-1/2 polegadas)
- Classificação de pressão:PN16 (equivalente à classe 150)
- Material do corpo e do disco:ASTM A351 CF8M (aço inoxidável 316)
- Material do assento:PTFE virgem
- Material da mola:Aço Inoxidável 316 (Inconel X-750 opcional)
- Padrão de conexão:Tipo wafer, cabe entre flanges EN 1092-1 PN16 / ASME B16.5 Classe 150
- Padrão de projeto:API 594, API 598, EN 13709
- Cara a cara:Padrão curto API 594
- Temperatura de trabalho:-29°C a +200°C (-20°F a +392°F)
- Mídia aplicável:Água, água quente, vapor, óleo, gás, ácidos fracos, solventes orgânicos
Aplicações Típicas
- Estações de Tratamento de Água:Prevenção de refluxo de descarga de bomba em linhas de água bruta, água tratada e lodo
- Sistemas HVAC:Água gelada, água do condensador e circuitos de circulação de água quente
- Petróleo e Gás:Linhas de processo de refinaria, tubulações de tanques e sistemas de transferência de combustível
- Marinha e construção naval:Sistemas de água de lastro, linhas de descarga de esgoto, redes de combate a incêndio
- Processamento Químico:Transferência de mídia corrosiva onde a compatibilidade com 316 SS é necessária
- Geração de energia:Circuitos de água de resfriamento, tubulações auxiliares, linhas de retorno de condensado
Garantia de qualidade
Cada válvula de retenção de placa dupla Xidelong passa pelos seguintes procedimentos de controle de qualidade antes do envio:
- Teste de pressão de casco de 100% de acordo com API 598 a 1,5x a pressão nominal
- Teste de vazamento de 100% na sede com pressão nominal de 1,1x com zero vazamento visível
- Certificado de material (EN 10204 3.1) para componentes de carroceria, disco e acabamento
- Inspeção dimensional de acordo com tolerâncias face a face API 594
- Rastreabilidade total desde o lote fundido até o produto acabado
Para configurações personalizadas, incluindo acabamento de serviço ácido NACE MR0175, extensões criogênicas ou padrões especiais de perfuração de flange, entre em contato com nossa equipe de engenharia. Oferecemos marcas OEM e soluções de embalagens personalizadas para atender aos requisitos do seu projeto.
Contate-nos hojepara cotação competitiva, ficha técnica ou solicitação de amostra para avaliação.
